Бокс -стовпчик зварювальні лінії

Jinfeng Weldcut надасть гарантію на 1 рік для зварювання стовпчиків. Основні електричні елементи стовпчиків Thox Productions вибираються зі всесвітньо відомого бренду, який принесе зручніше для користувачів, щоб знайти деталі в місцевому, не дістаючись з великої відстані від Китаю. Лінії зварювання стовпців X15 AutomaticBox-це найдосконаліші та високі виробничі лінії автоматизації для підвищення продуктивності для кінцевих користувачів різних галузей.

Специфікація

Функція та додаток

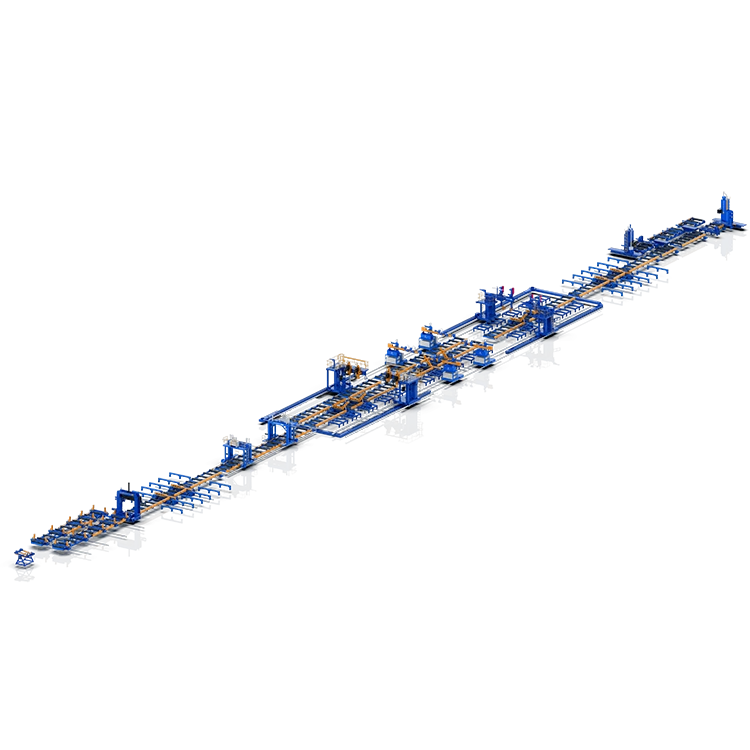

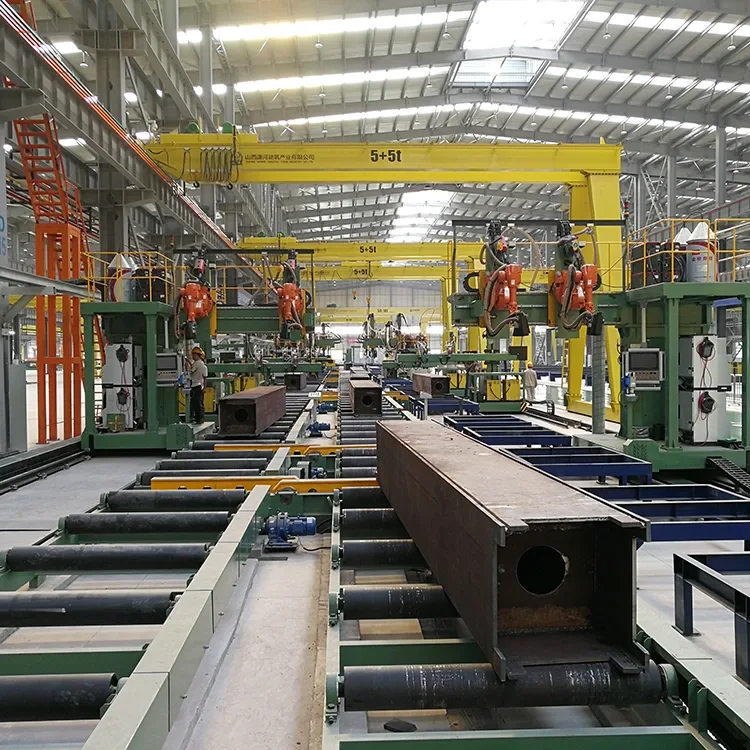

1. Лінії зварювання коробки X15 - це високі виробничі лінії автоматизації для виготовлення стовпців звареної коробки з меншими працівниками та меншими кранами.

2. Лінія може бути повністю інтеграцією з системою MES та завершити зв'язок у режимі реального часу між верхнім комп'ютером та системою управління, заповнити збір даних обладнання, завантажувати всі зібрані дані у заводську систему MES (або верхню централізовану систему управління) та забезпечити своєчасність та ефективність передачі інформації.

3. Дизайн та захист повинні відповідати вимогам відповідних національних стандартів та охорони навколишнього середовища; Пристрої безпеки обладнання та захисні пристрої повинні відповідати відповідним промисловим стандартам;

4. Ця коробка для стовпчиків зварювальних ліній широко використовується в конструкції сталі та сталевих конструкціях, для стовпців зварювальної коробки для конструкції сталевого будівництва, будівлі високого рівня та сталевих конструкцій, або мостів тощо.

5. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь -які бренди джерел живлення зварювання.

6. CE, ECA сертифікат доступний.

7. Ця лінія забезпечує виробництво від променя світла до дуже важкої променя з великою товщиною, не змінюючи жодних інструментів чи обладнання.

8. Від збирання до кінця, що виходить на всю обробку, не потребують жодних кранів, крім завантаження на початку та вивантаження в кінці, що значно знижує ризик використання кранів.

Список машин та обладнання для створення цілої виробничої лінії для виготовлення зварених коробкових променів:

1- Перегородка, що складає машину

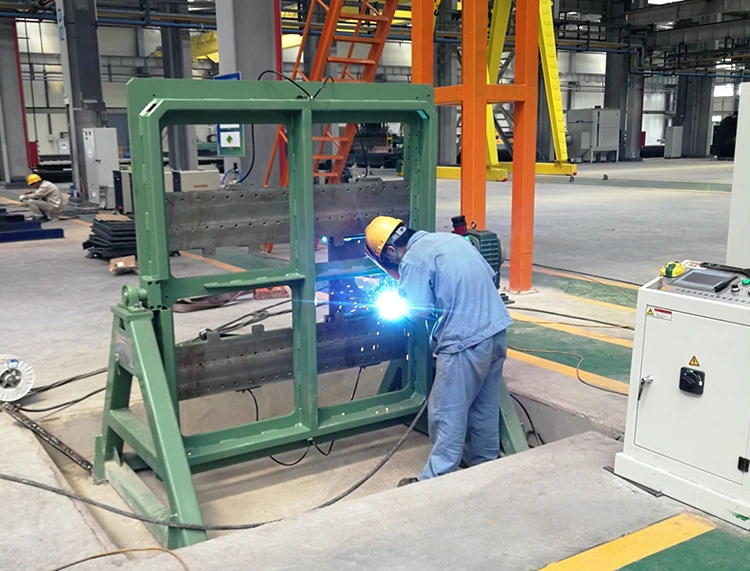

Ця машина є спеціальним обладнанням для складання та розміщення зварювання арматурної реберної пластини у внутрішній порожнині стовпчика TheBox. Це кращий продукт для сталевих конструкційних підприємств, який виробляє заготовку стовпчиків Thebox для зниження інтенсивності праці та підвищення ефективності роботи.

2- Коробка стовпчика Збірка машина

Машина для складання стовпців Box - це ключове обладнання для виробництва стовпця (стовпчик), яке в основному завершує складання робочої частини стовпця (стовпчик). Ця машина є одним із необхідних обладнання для підприємств зі сталевих конструкцій для виготовлення бокс -балок.

Одна машина для складання типу U.

Одна машина призначена для складання типу коробки.

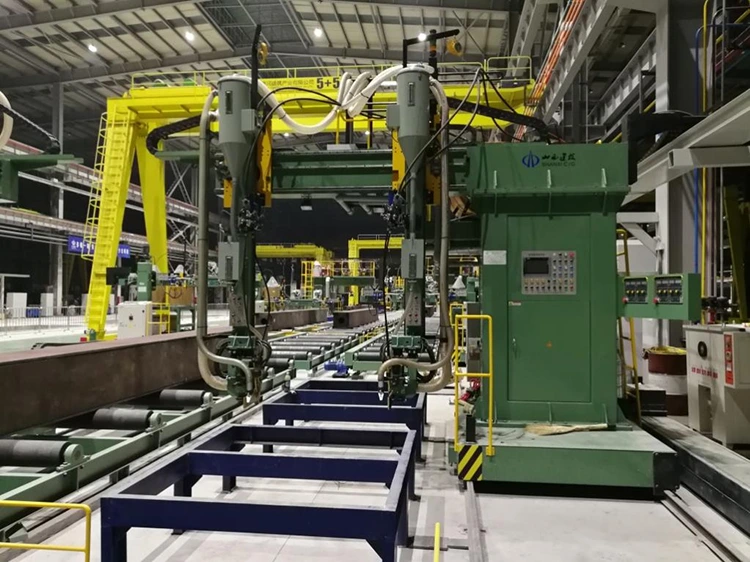

3- Машина зварювальної машини

Зварювальна машина XZHB15 Contlilever Electroslag - це відмінний продукт, запущений компанією з зварювання та різання Jinfeng для галузі сталевої конструкції. Це спеціальне зварювальне обладнання, спеціально розроблене для стовпчика зварювальної коробки. Для того, щоб забезпечити достатню жорсткість та стійкість до кручення під час виготовлення стовпчиків коробки, перегородки (тобто більш жорсткі пластини), як правило, зварені на внутрішній стороні стовпчика коробки. Ця машина - це спеціальне обладнання для зварювання зварювання швів між зовнішньою пластиною стовпчика коробки та внутрішніми перегородками.

4- CO2/MAG назад зварювальна машина

Зварювальна машина з консольною газовою машиною XQHB15L - це спеціальне зварювальне обладнання, спеціально розроблене для підкріплення зварювання коробки (стовпчик) та наповнення зварювання після підтримки, яке запускається нашою компанією на основі попиту на ринку та багаторічному досвіді розробки обладнання сталевої конструкції.

5- CO2/MAG Зварювальна машина

Серія коробки серії XQHB15 Зварювальна машина з газовим захисником - це спеціальне зварювальне обладнання, спеціально розроблене для підкріплення зварювання коробки (стовпчик) та наповнення зварювання після підтримки, яке запускається нашою компанією на основі попиту на ринку та багаторічному досвіді розробки обладнання сталевої конструкції.

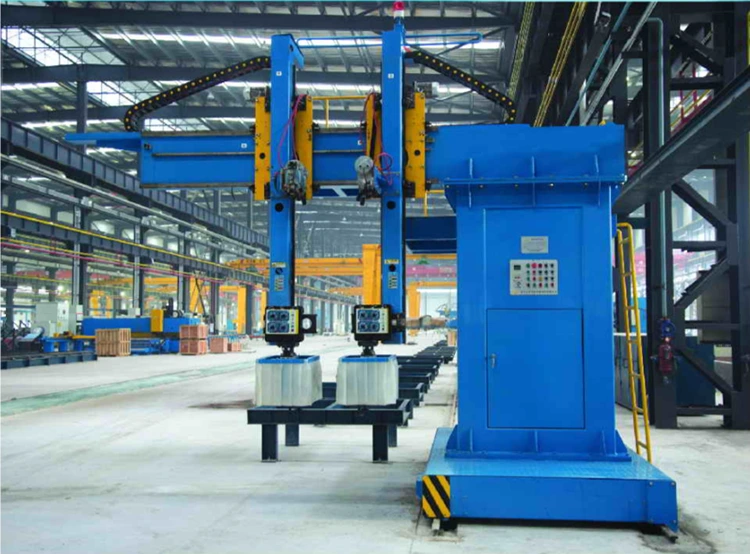

6- Заблокована дугова зварювальна машина

XMHB15 Box Girder Contilever Tubreded Arc Weld Warding - це відмінний продукт, запущений компанією з зварювання та різання Jinfeng для галузі сталевої конструкції. Це спеціальне зварювальне обладнання, спеціально розроблене для зварювання великих і середніх стовпців коробки (стовпчики). Протягом багатьох років, після постійної оптимізації та вдосконалення, продуктивність стала більш досконалою.

7- Машина фрезерування кінця

Завдяки швидкому розвитку економічного будівництва, будівництва, мостові та інших галузей мають все більш суворі вимоги щодо якості інженерії сталевої конструкції. Покладний стик H-променя, коробка стовпця та стовпчик та стрункі частини та кінцева обробка обличчя робочої частини стали важливим процесом. Кінцева обробка обличчя не тільки значно покращує якість робочої частини, зменшує помилки встановлення та будівництва на місці, скорочує період будівництва та підвищує ефективність будівництва на місці. Це також приносить кращі економічні вигоди для сталевих конструкцій підприємств. Відповідно до фактичної ситуації з обробки сталевих конструкцій підприємств, наша компанія поглинає переваги подібних продуктів на міжнародному рівні та своєчасно запускала нові продукти для задоволення попиту на ринку. Він використовується не лише в галузі сталевих конструкцій, але й може використовуватися як загальне обладнання, широко використовується в мостовій, електроенергічній, нафтовій, нафтохімічній та іншій виробничій галузях машин.

8- Пуппер з променем 180 ° перекидання

Два шматки мобільних гідравлічних променів на 180 ° використовуються для повернення робіт, зварених з одного боку. Під час роботи підніміть робочий шматок подалі від роликового столу або робочої стійки, і редуктор приводить два промені, щоб синхронно рухатися, щоб перемістити робочу частину в бік роликового столу або стійки, а потім два гідравлічні циліндри приводять до двох рук, щоб синхронно обертатись, а потім перевозити на роботу до складу ролики, а також перевозити на роботу в ролі, а також перевозити.

Відповідно до фактичної ситуації, два частини можна використовувати окремо як група для перевернення короткого променя. У той же час 4 штуки також можуть бути об'єднані в одну групу для перекидання довгих балок. Висока гнучкість та ефективність.

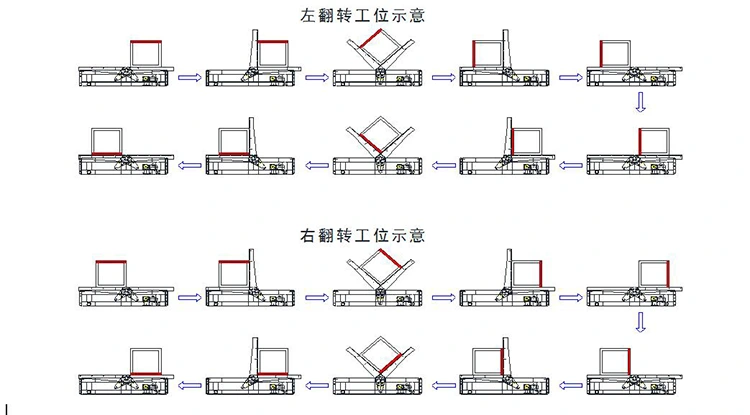

Діагрування робочого потоку променів:

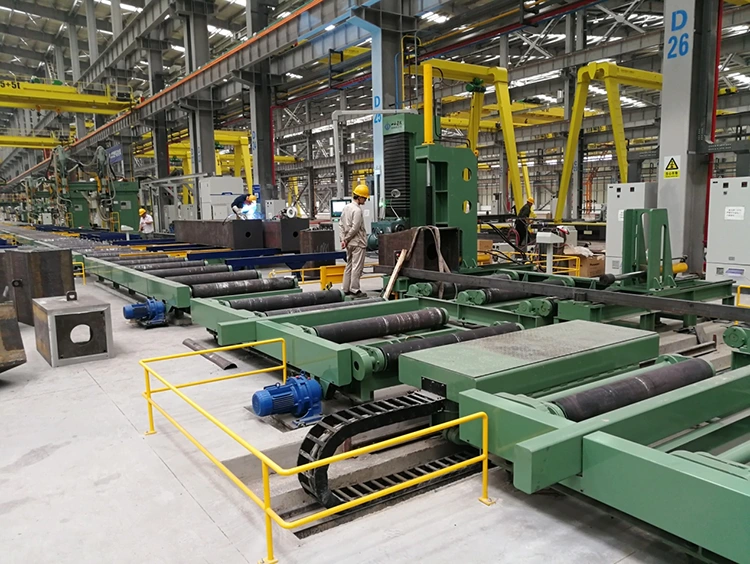

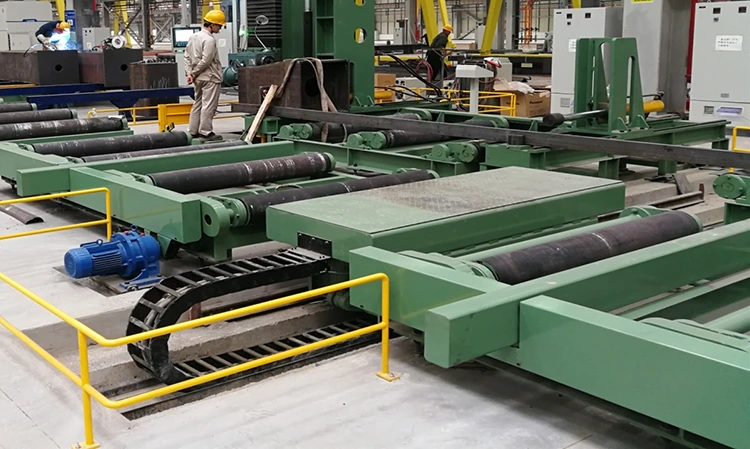

9- Сталевий візок

Це обладнання в основному використовується для координації з виробничим процесом для переміщення робочої частини з передового роликового столу або іншого обладнання на обладнання, яке потрібно обробити. Сталевий візок в основному має дві функції дії: ходьба та підйом. Переміщення робочої частини може бути завершено за допомогою маніпуляцій та контролю. Обладнання має просту структуру, зручну роботу та стабільну роботу. Машина приймає важку конструкцію, з максимальним навантаженням 30 тонн;

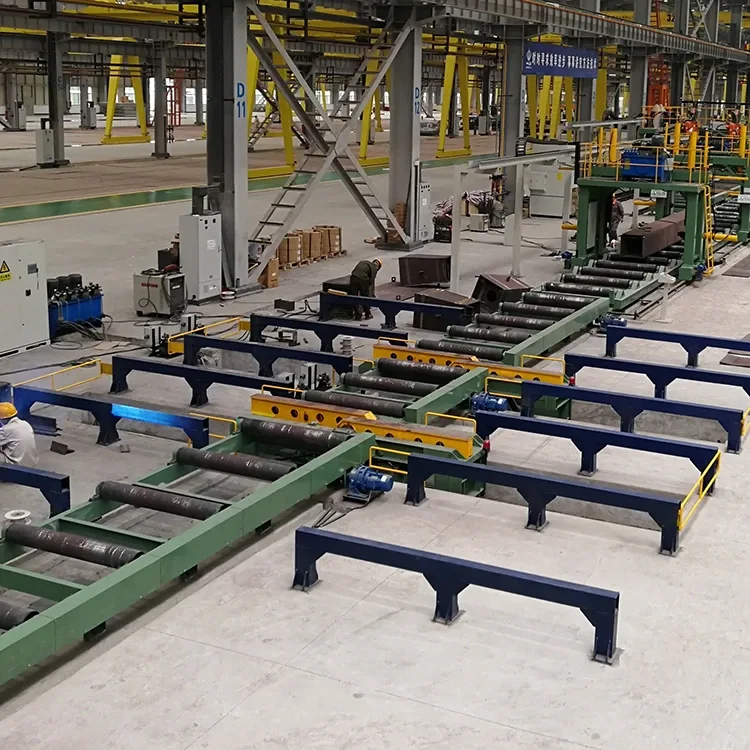

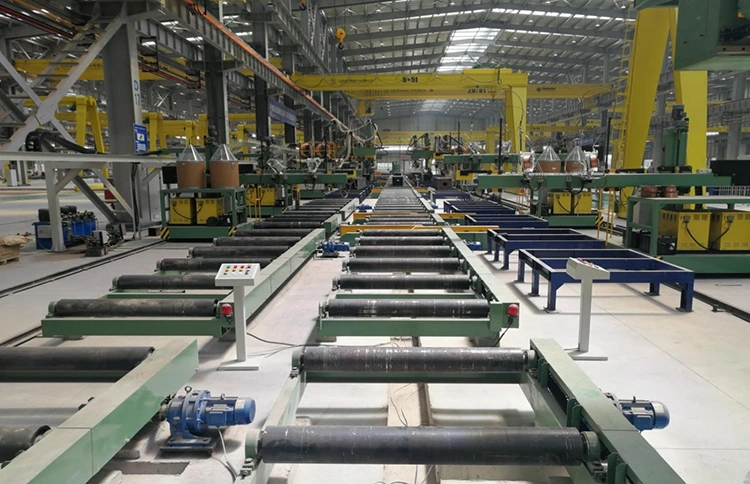

10- роликові столи

В основному він використовується для передачі заготовки з складання коробки коробки до завершення зварювання, кінцевого обличчя.

Як виготовити зварну коробку з сталевої пластини?

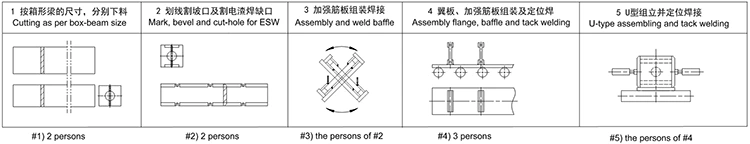

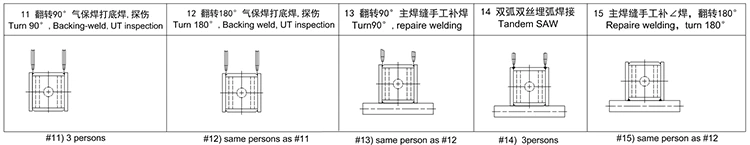

Далі йде діаграма виробництва для виробництва з плит до H PINC та остаточного огляду.

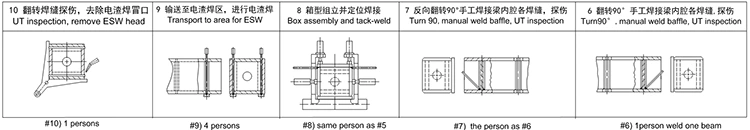

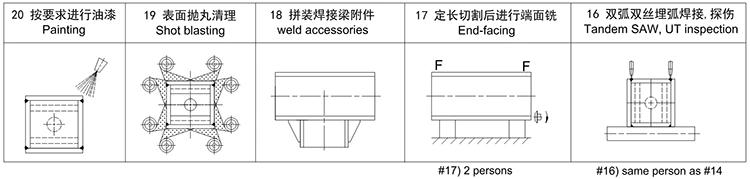

Діаграма виробничого потоку
