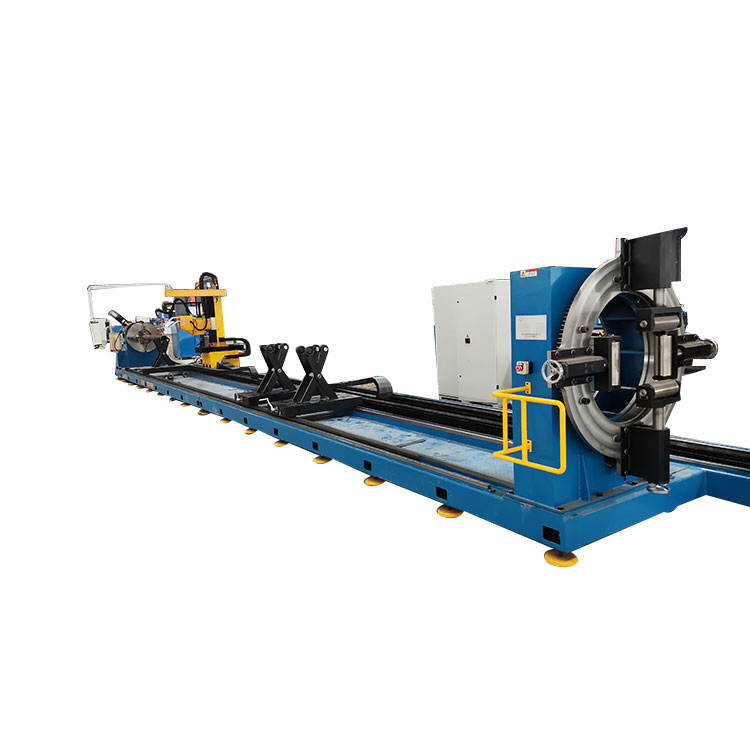

Для всіхМашина для різання труб і коробокs, виготовлені компанією JINFENG WELDCUT, будуть доставлені кінцевому користувачеві з 2-річною гарантією та оснащені патроном для затискання круглої труби, коробчатою трубою та поворотом труби під час різання, опорами для труби. Плазмовий різак і кисневий різак встановлені на рухомій каретці, яка може переміщатися по довжині труби. Машина підтримує всі інтерфейси CAD-CAM як опції. XQGМашина для різання труб і коробокs є найдосконалішою машиною для термічного різання труб для підвищення продуктивності для кінцевих користувачів із різних галузей промисловості.
Модель |
Круглий діаметр труби |
Перетин коробчастої труби |
Максимальна довжина |
Максимальна вага труби |
XQG 800 |
60-800мм |
100-500мм |
12000 мм |
8T |
Підтримка плазмового різання, плазмового маркування, програмного забезпечення CAD-CAM
1. XQGМашина для різання труб і коробокs може запропонувати високоякісне різання скосом, різання отворів, вертикальне різання для зменшення маси робіт у наступному та полегшення зварювального з’єднання в наступному процесі.
2. Верстат для різання труб можна повністю інтегрувати з системою MES і дозволити дистанційне керування за допомогою засобу перегляду команди, щоб інженери від виробника легко проводили дистанційну діагностику для вирішення проблем через Інтернет, не надсилаючи інженерів на робочий сайт.
3. Програмне забезпечення з ЧПК підтримує операцію різання та ручне програмування деталей на основі макросів, інтегрованих у ЧПК. ЧПК має інтерфейс імпорту для файлу даних, експортованого з програмного забезпечення для проектування TEKLA.
4. Цей XQGМашина для різання труб і коробокs широко використовуються в суднобудуванні, верфях, офшорних, сталевих конструкціях, сталевих конструкціях, трубопроводах, для плазмового різання та різання труб кисневим полум’ям для виготовлення стадіонів, мостів, тематичних парків, виставкових центрів, аеропортів, торгових центрів, ферм, полозів, рам, кожухів, домкратів, опорної рами, трубопроводів тощо.
Додавши XQGМашина для різання труб і коробокДо виробничих потужностей кінцеві користувачі з різних галузей можуть збільшити виробництво та значно скоротити робочу силу.
Основний блок керування ЧПК є промисловим контролером, інтегрованим із сенсорним екраном. Завдяки апаратній інтерполяції платіжної плати ЧПК має надійну стабільність і легке та зручне підключення. Завдяки стандартному коду G оператору легко навчитися та працювати на машині. Система ЧПК підтримує 3 режими роботи: полум'яне різання, плазмове різання та демонстрація.
Програмне забезпечення TUBEMASTER наразі підтримує креслення CAD для розробки (покриті на трубах) і частини осьової діаграми, програмне моделювання та SOLIDWORKS експорт моделей у форматі STEP для гніздування
нарізка коробки |
|||
Кінцеве перехрестя |
Прорізування торців |
||
|
Прямий або косий зріз на кінці |
|
Вирізання довгих пазів на кінці |
Нарізка скосом на кінці |
Отвір на квадратній трубі |
||
|
Скошування на кінці для похилого перетину |
|
Круглий отвір, квадратний отвір, полігональний отвір, довгий отвір, хребетний отвір тощо. |
Масив отворів |
Пакет малюнків |
||
|
Різання отворів у масиві, може масив у кутовій відстані |
|
Виріз Неправильні отвори або неправильний кінцевий виріз |
Для круглої труби: один кінець круглої труби затискається на патроні, інший кінець підтримується вільною опорою. Потужність патрона повертає трубу, що обертається для різання, за допомогою ріжучої головки для реалізації автоматичного різання.
Для труби SHS: один кінець труби SHS затискається на головному патроні, інший кінець затискається на 4-бічному патроні. Обидва патрони повертатимуть трубу SHS для синхронізації обертання для реалізації автоматичного різання коробчатих труб і труб.
Рухомий візок рухається по довжині труби, щоб ріжуча головка охопила всю довжину труби, щоб реалізувати різання труби різної довжини.
Використовується для підтримки труби по довжині кількома наборами опор. Підтримувач труби контролюється двонаправленою гвинтовою ковзною гайкою, а ковзна гайка оснащена опорною рамою зміщення, яку можна регулювати відповідно до різного розміру діаметра труби. Кронштейн рухомого колеса можна переміщати вздовж поздовжньої рейки на базовому столі, тому точку опори можна регулювати відповідно до довжини труби.
