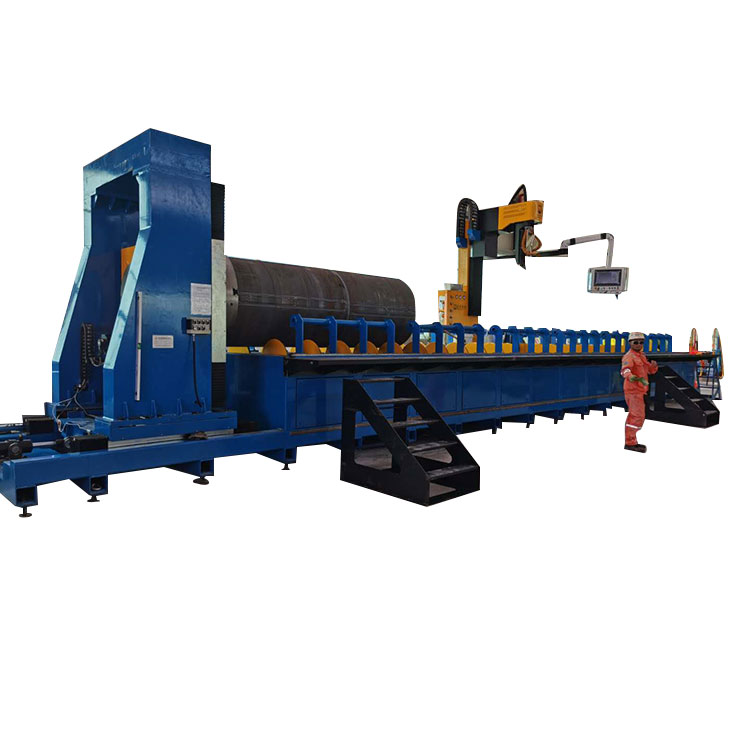

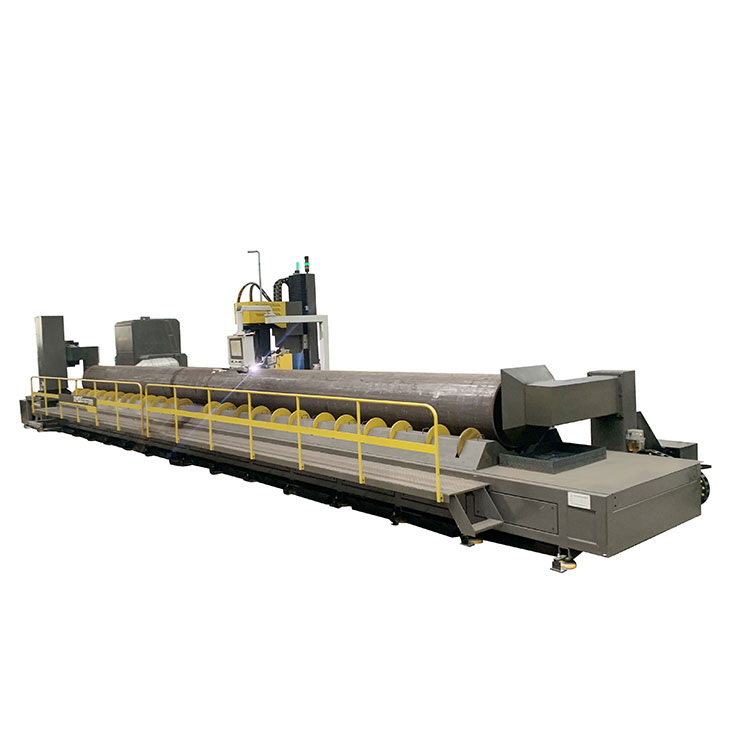

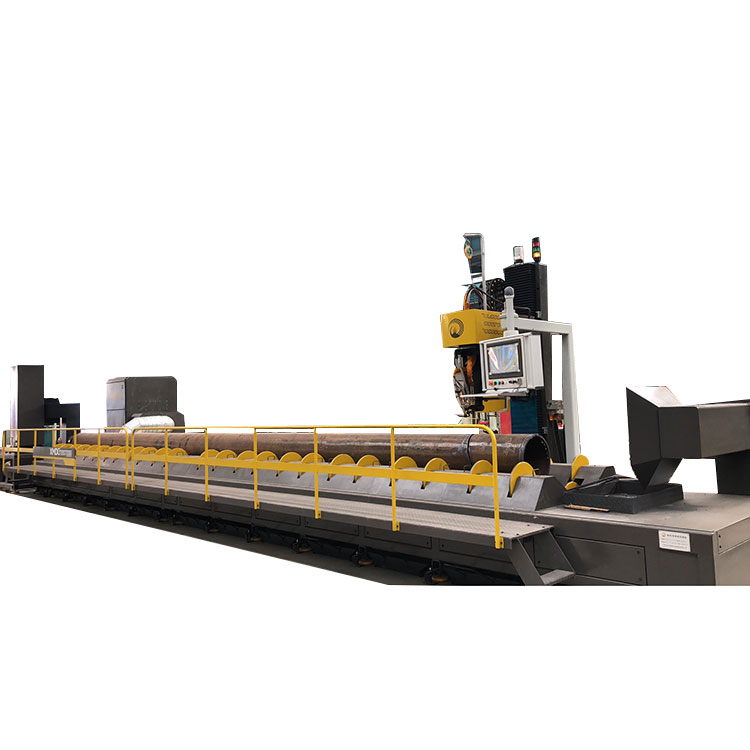

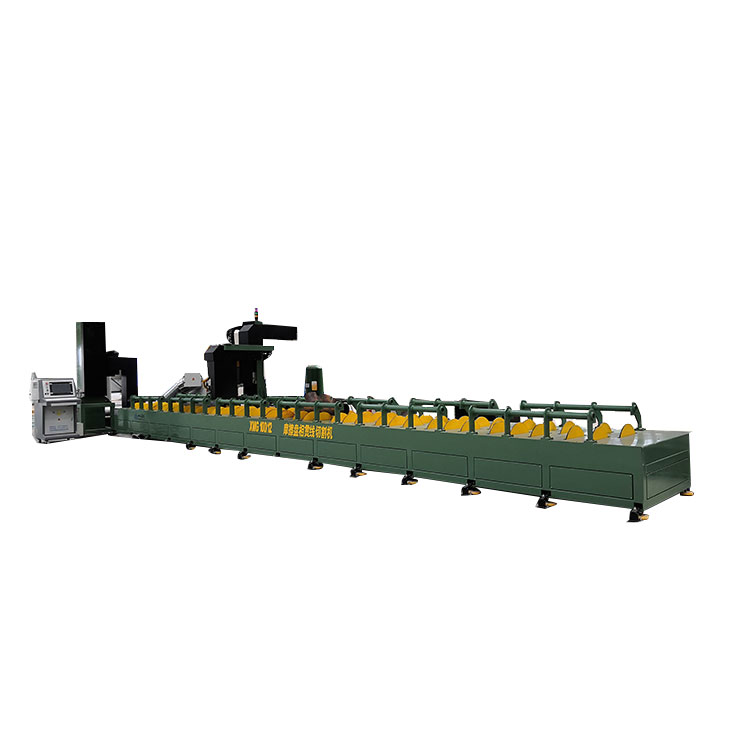

Верстати для різання труб з роликовою станиною

XMG

Верстати для різання труб з роликовою станиною

Для всіхВерстати для різання труб з роликовою станиноювиготовлені JINFENG WELDCUT будуть доставлені кінцевому користувачеві з 2-річною гарантією та оснащені патроном для затискання круглої труби та повороту труби під час різання, опорами для труби. Плазмовий різак і кисневий різак встановлені на рухомій каретці, яка може переміщатися по довжині труби. Машина підтримує всі інтерфейси CAD-CAM як опції. XMGВерстати для різання труб з роликовою станиноює найдосконалішою машиною для термічного різання труб для підвищення продуктивності для кінцевих користувачів із різних галузей промисловості.

Технічні характеристики

Підтримка плазмового різання, плазмового маркування, струменевого маркування, програмного забезпечення CAD-CAM, фільтрів для видалення пилу

Функція та застосування

1. XMGВерстати для різання труб з роликовою станиноюможе запропонувати високоякісне різання скосом, різання отворів, вертикальне різання для зменшення маси робіт у наступному та полегшення зварювального з’єднання в наступному процесі.

2. Верстат для різання труб можна повністю інтегрувати з системою MES і дозволити дистанційне керування за допомогою засобу перегляду команди, щоб інженери від виробника легко проводили дистанційну діагностику для вирішення проблем через Інтернет, не надсилаючи інженерів на робочий сайт.

3. Програмне забезпечення з ЧПК підтримує операцію різання та ручне програмування деталей на основі макросів, інтегрованих у ЧПК. ЧПК має інтерфейс імпорту для файлу даних, експортованого з програмного забезпечення для проектування TEKLA.

4. Цей XMGВерстати для різання труб з роликовою станиноюшироко використовуються в суднобудуванні, верфях, офшорних, сталевих конструкціях, сталевих конструкціях, трубопроводах, для плазмового різання та різання кисневим полум’ям труб для виготовлення стадіонів, мостів, тематичних парків, виставкових центрів, аеропортів, торгових центрів, ферм, полозів, рам, кожухів, домкратів, опорної рами, трубопроводів тощо.

Додавши XMGВерстати для різання труб з роликовою станиноюдо виробничого об’єкта, кінцеві користувачі з різних галузей можуть збільшити своє виробництво та значно скоротити робочу силу.

5. Висока ефективність: час завантаження труб становить 1/5 від верстату для різання труб патронного типу (у верстаті для різання труб патронного типу час різання становить близько 1/3 для всього циклу часу різання, 2/3 часу - це час підготовки до різання)

Вид структури

1. Поглинання пилу - Необов'язково

З метою захисту навколишнього середовища на обох кінцях машини встановлено пристрої для поглинання пилу, які спрямовують плазмовий газ у пиловий фільтр. Одна сторона пилопоглинаючого пристрою рухається для різної довжини труб.

2. Фільтр для видалення пилу

З метою захисту навколишнього середовища XMG обладнано фільтром для видалення пилуВерстати для різання труб з роликовою станиною. Фільтр через повітропровід з'єднується з пилопоглинаючими пристроями.

3. Система керування ЧПК

Основний блок керування ЧПК є промисловим контролером, інтегрованим із сенсорним екраном. Завдяки апаратній інтерполяції платіжної плати ЧПК має надійну стабільність і легке та зручне підключення. Завдяки стандартному коду G оператору легко навчитися та працювати на машині. Система ЧПК підтримує 3 режими роботи: полум'яне різання, плазмове різання та демонстрація.

Програмне забезпечення freepipe — це бібліотека макросів, яка інтегрована в програмне забезпечення системи ЧПК і зручна для оператора для ручного програмування.

4. Роликове ліжко

Роликова станина складається з рами столу з безліччю роликових дисків угорі для підтримки труби. Для різного діапазону розмірів діаметра труби машина для різання труб буде розроблена так, щоб мати 2 лінії роликів або 4 лінії роликів.

5.Ріжуча головка на рухомому візку

Рухомий візок рухається по довжині труби, щоб ріжуча головка охопила всю довжину труби, щоб реалізувати різання труби різної довжини.

Верстати для різання труб з роликовою станиноювстановлено на заводі користувача.
