Верстат для різання труб з патроном

XLG

Верстат для різання труб з патроном

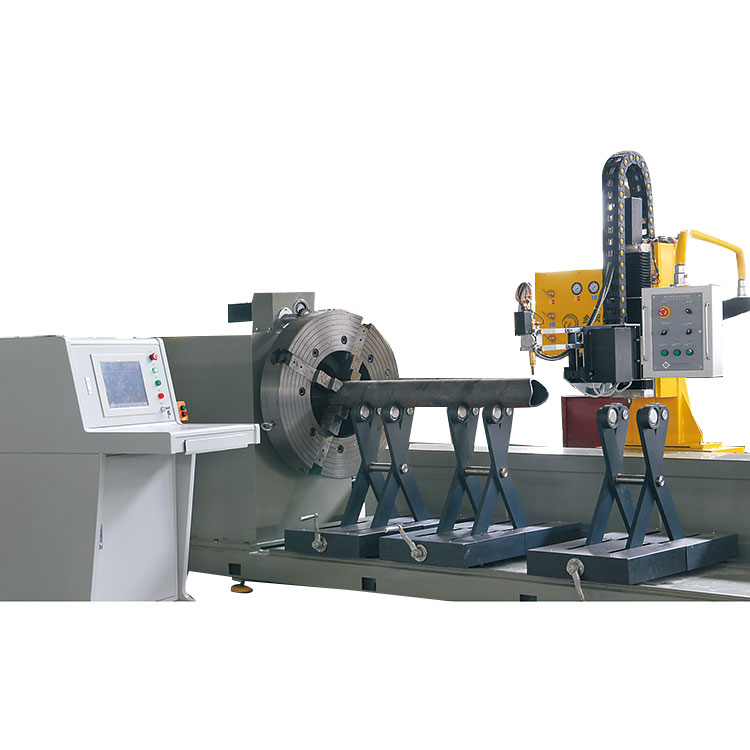

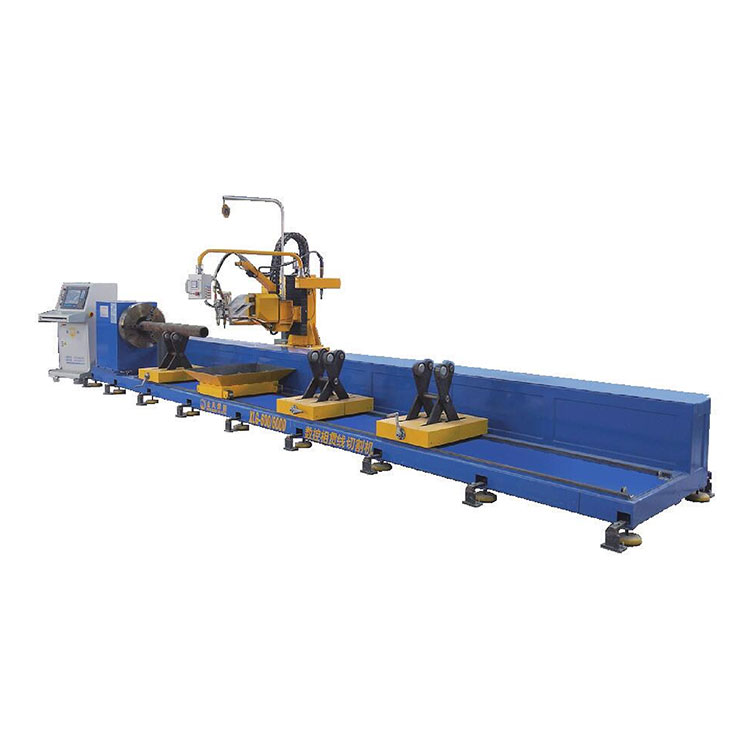

Для всіхВерстат для різання труб з патрономвиготовлені JINFENG WELDCUT будуть доставлені кінцевому користувачеві з 2-річною гарантією та оснащені патроном для затискання круглої труби та повороту труби під час різання, опорами для труби. Плазмовий різак і кисневий різак встановлені на рухомій каретці, яка може переміщатися по довжині труби. Машина підтримує всі інтерфейси CAD-CAM як опції. XLGВерстат для різання труб з патрономє найдосконалішою машиною для термічного різання труб для підвищення продуктивності для кінцевих користувачів із різних галузей промисловості.

Технічні характеристики

Підтримка плазмового різання, плазмового маркування, струменевого маркування, програмного забезпечення CAD-CAM

Функція та застосування

1. XLGВерстат для різання труб з патрономможе запропонувати високоякісне різання скосом, різання отворів, вертикальне різання для зменшення маси робіт у наступному та полегшення зварювального з’єднання в наступному процесі.

2. Верстат для різання труб можна повністю інтегрувати з системою MES і дозволити дистанційне керування за допомогою засобу перегляду команди, щоб інженери від виробника легко проводили дистанційну діагностику для вирішення проблем через Інтернет, не надсилаючи інженерів на робочий сайт.

3. Програмне забезпечення з ЧПК підтримує операцію різання та ручне програмування деталей на основі макросів, інтегрованих у ЧПК. ЧПК має інтерфейс імпорту для файлу даних, експортованого з програмного забезпечення для проектування TEKLA.

4. Цей XLGВерстат для різання труб з патрономшироко використовуються в суднобудуванні, верфях, офшорних, сталевих конструкціях, сталевих конструкціях, трубопроводах, для плазмового різання та різання кисневим полум’ям труб для виготовлення стадіонів, мостів, тематичних парків, виставкових центрів, аеропортів, торгових центрів, ферм, полозів, рам, кожухів, домкратів, опорної рами, трубопроводів тощо.

Додавши XLGВерстат для різання труб з патрономдо виробничого об’єкта, кінцеві користувачі з різних галузей можуть збільшити своє виробництво та значно скоротити робочу силу.

Вид структури

1. Система керування ЧПК

Основний блок керування ЧПК є промисловим контролером, інтегрованим із сенсорним екраном. Завдяки апаратній інтерполяції платіжної плати ЧПК має надійну стабільність і легке та зручне підключення. За допомогою стандартного коду G оператору легко навчитися та працювати на машині. Система ЧПУ підтримує 3 режими роботи: полум'яне різання, плазмове різання та демонстрація.

Програмне забезпечення freepipe — це бібліотека макросів, яка інтегрована в програмне забезпечення системи ЧПК і зручна для оператора для ручного програмування.

2.Чак

Кругла труба одним кінцем затискається на патроні, інший кінець спирається на вільну опору. Потужність патрона повертає трубу, що обертається, для різання ріжучою головкою для реалізації автоматичного різання.

3.Ріжуча головка на рухомому візку

Рухомий візок рухається по довжині труби, щоб ріжуча головка охопила всю довжину труби, щоб реалізувати різання труби різної довжини.

4.Опора труби

Використовується для підтримки труби по довжині кількома наборами опор. Підтримувач труби контролюється двонаправленою гвинтовою ковзною гайкою, а ковзна гайка оснащена опорною рамою зміщення, яку можна регулювати відповідно до різного розміру діаметра труби. Кронштейн рухомого колеса можна переміщати вздовж поздовжньої рейки на базовому столі, тому точку опори можна регулювати відповідно до довжини труби.
