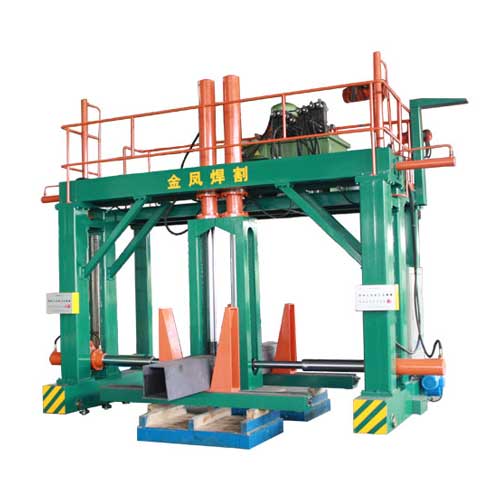

Машини для складання коробчатих балок

JINFENG WELDCUT надає 1 рік гарантії на XXZ15Верстати для складання коробчатих балок. Основні електричні елементи виробничих ліній Box beam вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити деталі на місці, не виїжджаючи на велику відстань з Китаю. XXZ15Верстати для складання коробчатих балокце найсучасніше та високоефективне обладнання для збільшення продуктивності для кінцевих користувачів із сталевих конструкцій, сталевих конструкцій та висотних будівель.

Вид структури

Технічні характеристики

1	Ширина балки коробки	□300～□1500 мм
2	Висота балки коробки	□300～□1500 мм
3	Довжина балки коробки	6000～15000 мм
4	Довжина рейки	19000         мм
5	Рейковий проліт	2500          мм
6	Швидкість руху головної машини	0,5~４   м/хв
7	Робочий тиск гідросистеми	12 МПа
8	Максимальний тиск бічного циліндра	15t×2
9	Максимальний тиск верхнього циліндра	21t×2
10	Режим драйву	Двосторонній частотно-регульований привод

Функція та застосування

XXZ15Верстати для складання коробчатих балокмають такі переваги:
Коробчаста балка (колона) складається з U-подібної балки та накладки, які були точково зварені та сформовані. Під час складання заготовка нерухома, головний верстат рухається секціями, а режим затискного складання розташовується відповідно до вимог.

Спочатку підніміть «U-подібну» точку, приварену до конвеєрного роликового столу складальної машини, або транспортуйте її на цю станцію з попередньої «U-подібної» складальної станції. Потім підніміть верхню накладку на "U-подібну" форму відповідно до вимог креслення та використовуйте її як притискний пристрій з боку хоста та верхній притискний пристрій. Притисніть і точково зваріть верхню кришку, щоб завершити збірку всієї заготовки. Збірка сегментів заготовки по довжині досягається рухомим положенням головного верстата. Зібрана заготовка направляється роликовим столом на наступний процес для подальшої обробки.
(Ручні зварювальні апарати CO2 MIG тут постачаються Користувачем. Ручні зварювальні апарати не входять до асортименту поставок Продавця/постачальника)

Верстати для складання коробчатих балок, встановлені на заводі користувачів

Як виготовити зварну коробчату балку зі сталевого листа?

Нижче наведено виробничу схему для виробництва від пластин до двотаврової балки та остаточної перевірки.
Схема виробництва
