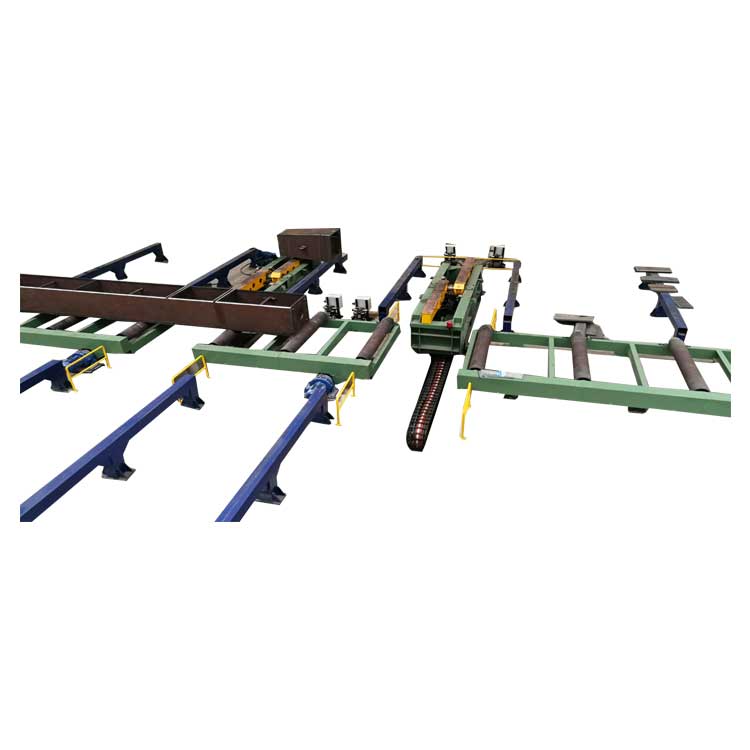

Променеві ласти

JINFENG WELDCUT надасть 1 рік гарантії наПучкові ласти. Основні електричні елементи виробничих ліній Box beam вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити деталі на місці, не виїжджаючи на велику відстань з Китаю. TheПучкові ластице найсучасніше та високоефективне обладнання для збільшення продуктивності для кінцевих користувачів із сталевих конструкцій, сталевих конструкцій та висотних будівель.

Вид структури

ВИКОРИСТАННЯ ОБЛАДНАННЯ

Два рухомих гідравліки на 180 °пучкові ластинадаються в кожному наборі, в основному використовуються для перевертання заготовок після одностороннього зварювання. Під час роботи підніміть заготовку з роликового столу або решітки для заготовок, і редуктор приведе в дію два перекидні кронштейни для синхронного переміщення заготовки вбік роликового столу або решітки для заготовок. Потім два гідравлічні циліндри приводять у рух два L-подібних важеля для синхронного обертання. Після перекидання заготовки її переміщують на середину роликового столу або стелажа для заготовок, а потім заготовку транспортують до наступного процесу або зварюють.

ОСНОВНІ ТЕХНІЧНІ ПАРАМЕТРИ

1	Маса заготовки	≤30т
2	Потужність ходового двигуна	1,5×2＝3,0 кВт
3	Швидкість ходьби	6 м/хв
4	Тиск гідростанції	Макс. 16 МПа
5	Міжосьова відстань рейок	900 мм

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Обладнання складається з основної машини, гідравлічної системи та електричної системи керування. Група з двохпучкові ластивикористовуються для одночасного перекидання і переміщення. Процес перегортання двохпучкові ластиконтролюється вдосконаленими гідравлічними клапанами синхронізації для забезпечення синхронного обертання кожного перекидного важеля під час процесу нахилу. Вручну керуйте процесом повороту заготовки, щоб досягти повороту заготовки на 90 °.

3.2 Коженпучкові ластивикористовує набір стандартних гідравлічних інженерних циліндрів, щоб штовхати поворотний важіль типу "L" для обертання, який може перевертати заготовку. Редуктор швидкості та ходове колесо розташовані на поворотному кронштейні, що дозволяє поворотному кронштейну мати функцію переміщення.

3.3 Обладнання повинно працювати з гідравлічним приводом і мати характеристики стійкості до ударів, стабільного перекидання та низької частоти відмов у порівнянні з перекидними машинами з механічним приводом. Його можна використовувати не тільки для перевертання заготовки на 90º, але й для переміщення між різними станціями. Порівняно з традиційними ланцюговими верстатами, робоча станція не тільки не закрита, що полегшує підйом і транспортування заготовки всередину та назовні, але й загальні розміри, особливо розміри висоти, значно зменшені, а робота є безпечною та надійною. Одна група з двох наборів керування зв'язками, проста в експлуатації, безпечна та надійна.

Ласти балок, встановлені на заводі користувачів
