Лінії зварювання коробчатих балок

JINFENG WELDCUT надасть 1 рік гарантії наЛінії зварювання коробчатих балок. Основні електричні елементи виробництва Box beam вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити запчастини в місцевих місцях, не виїжджаючи на великі відстані з Китаю. X15 AutomaticЛінії зварювання коробчатих балокце найдосконаліші та високоавтоматизовані виробничі лінії для підвищення продуктивності для кінцевих користувачів із різних галузей.

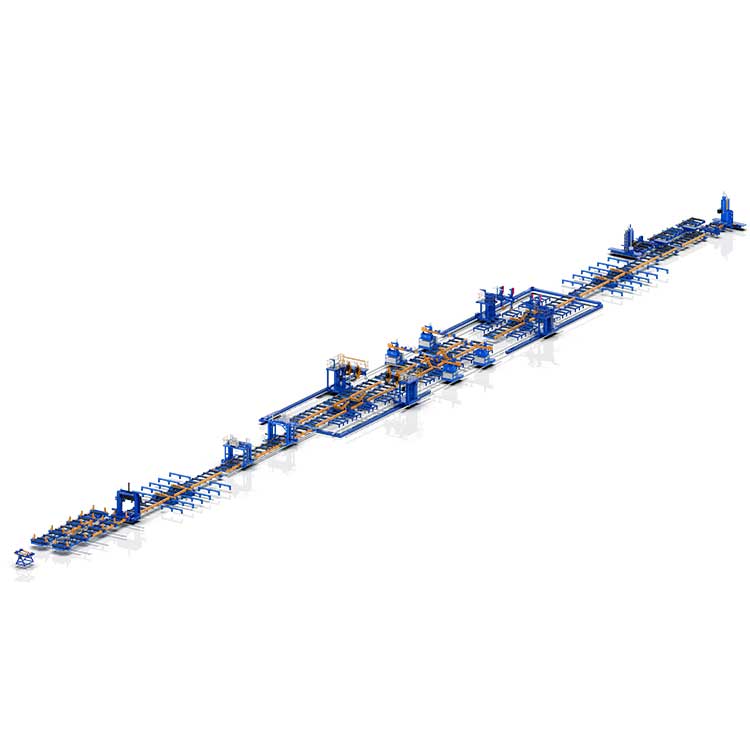

Вид структури

Технічні характеристики

Модель	X12	X15
Розмір коробки-балки	300-1200мм	300-1500мм
Товщина плити	10-60мм	10-60мм
Довжина балки коробки	6000-15000мм	6000-15000мм
Максимальна вага балки Box	≤30 т (15000 мм)	≤30 т (15000 мм)
Види зварювання	Зварювання 1 прихваткою CO2/MAG вручну
	2- Задня зварювання CO2/MAG в автоматичному режимі
	3- Електрошлакове зварювання в авто (ESW)
	4- Повне зварювання SAW (зварювання під флюсом)
Машина для складання перегородок	1 комплект
Коробчасто-балковий монтажний верстат	2 комплекти (один для складання типу U, один для складання коробки)
Апарат електрошлакового зварювання	2 комплекти, тип витратних матеріалів
Апарат для заднього зварювання CO2/MAG	2 комплекти
Зварювальний апарат для наповнення CO2/MAG	2 комплекти
Апарат для зварювання під флюсом	2 комплекти, технологія тандемного дугового зварювання
Торцевий фрезерний верстат	1 комплект
Переворот балки на 180°	2 комплекти (4 шт.), завантаження 15 тонн / комплект
Переворот балки на 180°	5 комплектів (10 шт.), Завантаження 30 тонн / комплект
Сталевий візок	1 комплект (3 шт.), Завантаження 30 тонн / комплект
Роликові столи	~160 метрів
Підтримка збору даних для МОН

Функція та застосування

1. X15Лінії зварювання коробчатих балокце високоавтоматизовані виробничі лінії для виробництва зварних коробчастих балкових колон з меншою кількістю працівників і кранів.
2. Лінія може бути повністю інтегрована з системою MES і завершити зв’язок у режимі реального часу між верхнім комп’ютером і системою керування, завершити збір даних обладнання, завантажити всі зібрані дані до заводської системи MES (або верхньої централізованої системи). система контролю), а також забезпечити своєчасність і ефективність передачі інформації.
3. Конструкція та захист повинні відповідати вимогам відповідних національних стандартів та захисту навколишнього середовища; Запобіжні та захисні пристрої обладнання повинні відповідати відповідним промисловим стандартам;
4. ЦеЛінії зварювання коробчатих балокшироко використовуються в сталевих конструкціях і сталевих конструкціях, для зварювання коробчатих балкових колон для сталевих конструкцій, будівель високого рівня та сталевих конструкцій, або мостів тощо.
5. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь-які марки зварювальних джерел живлення.
6. Доступні сертифікати CE, ECA.
7. Ця лінія забезпечує виробництво від легкої балки до дуже важкої балки великої товщини без зміни інструментів чи обладнання.
8. Від складання до торцевої обробки вся обробка не потребує жодних кранів, крім завантаження на початку та розвантаження в кінці, що значно знижує ризик використання кранів.

Перелік машин та устаткування для створення цілої виробничої лінії для виробництва зварної коробчастої балки:

1-Складальна машина для перегородок
Ця машина є спеціальним обладнанням для складання та позиціонування зварювання арматурної пластини ребра у внутрішній порожнині коробчатої балки. Це кращий продукт для підприємств сталеливарних конструкцій, які виробляють заготовки коробчатих балок для зниження трудомісткості та підвищення ефективності роботи.


2-коробчатий монтажний верстат
Машина для складання коробки є ключовим обладнанням для виробництва коробчатої балки (колонки), яка в основному завершує складання заготовки коробчатої балки (колонки). Ця машина є одним із необхідних устаткування для підприємств сталевих конструкцій для виробництва коробчастих балок.
Одна машина для складання типу U.
Одна машина призначена для складання коробки.


3-Апарат електрошлакового зварювання
Консольний апарат для електрошлакового зварювання XZHB15 — це чудовий продукт, випущений компанією Jinfeng Welding and Cutting Company для промисловості сталевих конструкцій. Це спеціальне зварювальне обладнання, призначене спеціально для зварювання коробчастої балки. Щоб забезпечити достатню жорсткість і стійкість до кручення під час виготовлення коробчатої балки, перегородки (тобто більш жорсткі пластини) зазвичай приварюють з внутрішньої сторони коробчатої балки. Ця машина є спеціальним обладнанням для зварювання зварних швів між зовнішньою пластиною балки коробки та внутрішніми перегородками.


Апарат для заднього зварювання 4-CO2/MAG
Консольний зварювальний апарат коробчастої балки серії XQHB15L із захищеним газом — це спеціальне зварювальне обладнання, спеціально розроблене для зварювання підкладки коробчатої балки (колонки) і заповнення після підкладки, яке запускає наша компанія на основі ринкового попиту та багаторічного досвіду розробки обладнання для сталевих конструкцій. .

Зварювальний апарат для наповнення 5-CO2/MAG
Консольний зварювальний апарат коробчастої балки серії XQHB15 із захищеним газом — це спеціальне зварювальне обладнання, спеціально розроблене для зварювання підкладки коробчастої балки (колонки) і заповнення зварювання після опори, яке запускає наша компанія на основі ринкового попиту та багаторічного досвіду розробки обладнання для сталевих конструкцій. .

6-Апарат для зварювання під флюсом
Машина для дугового зварювання під флюсом для коробчатих балок XMHB15 є чудовим продуктом, випущеним компанією Jinfeng Welding and Cutting Company для промисловості сталевих конструкцій. Це спеціальне зварювальне обладнання, призначене для зварювання коробчатих балок (колон) великих і середніх розмірів. З роками, після постійної оптимізації та вдосконалення, продуктивність стала більш досконалою.

7- Торцевий фрезерний верстат
З бурхливим розвитком економічного будівництва, будівельної, мостової та інших галузей промисловості все більш суворі вимоги до якості металоконструкцій. Стикове з’єднання двотаврової балки, коробчастої балки та колони, тонких деталей і обробка торця заготовки стали важливим процесом. Обробка торця не тільки значно покращує якість заготовки, зменшує кількість помилок монтажу та будівництва на місці, скорочує період будівництва та покращує ефективність будівництва на місці. Це також приносить кращі економічні вигоди для підприємств сталевих конструкцій. Згідно з фактичною ситуацією обробки сталевих конструкцій підприємств, наша компанія поглинає переваги подібних продуктів на міжнародному рівні та своєчасно випускає нові продукти для задоволення ринкового попиту. Він використовується не тільки в металургійній промисловості, але також може бути використаний як загальне обладнання, широко використовується в мостах, електроенергетиці, нафтовій, нафтохімічній та інших галузях машинобудування.


8-променевий фліпер з поворотом на 180°
Дві рухливі 180 ° гідравлічні фліпери використовуються для перевертання заготовок, зварених з одного боку. Під час роботи підніміть заготовку з роликового столу або стелажа для заготовок, і редуктор приведе в рух два фліпери балки, щоб перемістити заготовку вбік роликового столу або стійки для заготовок, а потім два гідравлічні циліндри синхронно обертайте обидва плеча, перемістіть заготовку на середину роликового столу або стійки для заготовок після перекидання, а потім транспортуйте заготовку до наступного процесу або зварювання.
Відповідно до фактичної ситуації, дві частини можна використовувати окремо як групу, щоб перевернути коротку балку. При цьому 4 штуки також можна об'єднати в одну групу для перекидання довгих балок. Висока гнучкість і ефективність.


Технологічна схема роботи пучкових ласт:

9-Сталевий візок
Це обладнання в основному використовується для координації з виробничим процесом для переміщення заготовки з конвеєрного роликового столу або іншого обладнання до обладнання для обробки. Сталевий візок в основному має дві функції дії: ходьба та підйом. Переміщення заготовки може бути завершено за допомогою маніпуляцій і контролю. Обладнання має просту структуру, зручне управління та стабільну роботу. Машина має надміцну конструкцію з максимальним навантаженням 30 тонн;


10-роликові столи
Він в основному використовується для транспортування заготовок від складання коробчатої балки до завершення зварювання, торцевої обробки.

Як виготовити зварну коробчату балку зі сталевого листа?

Нижче наведено виробничу схему для виробництва від пластин до двотаврової балки та остаточної перевірки.
Схема виробництва


Лінії для зварювання коробчатих балок, встановлені на заводі користувачів
