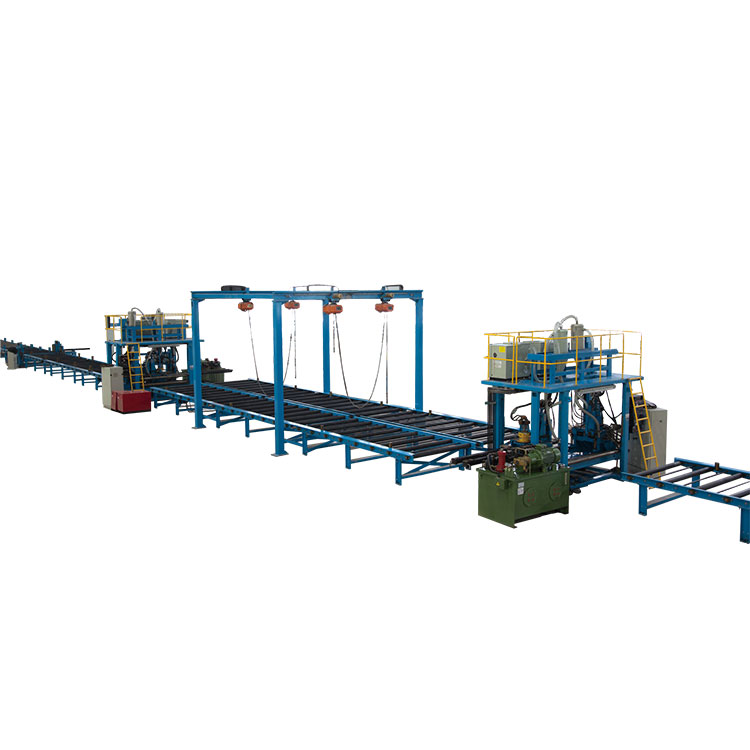

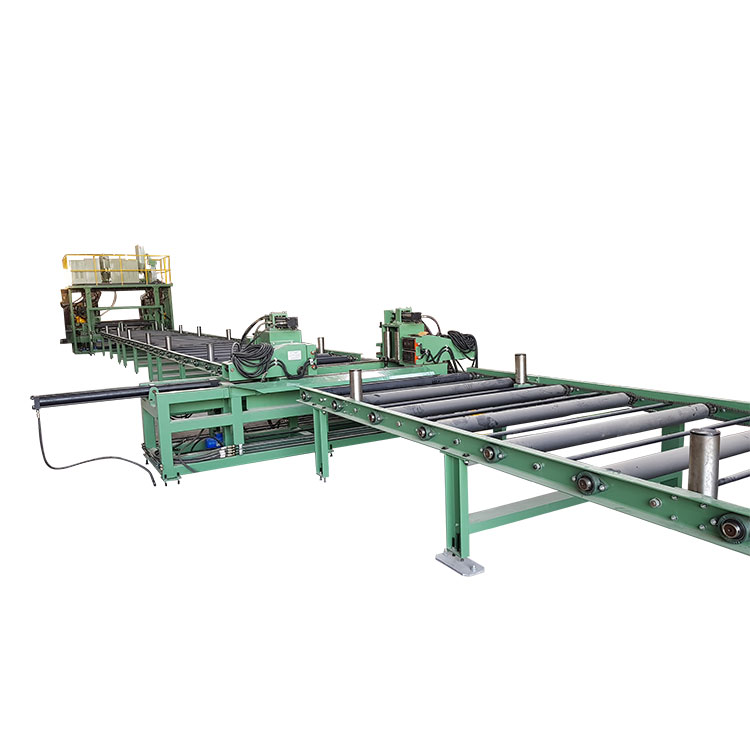

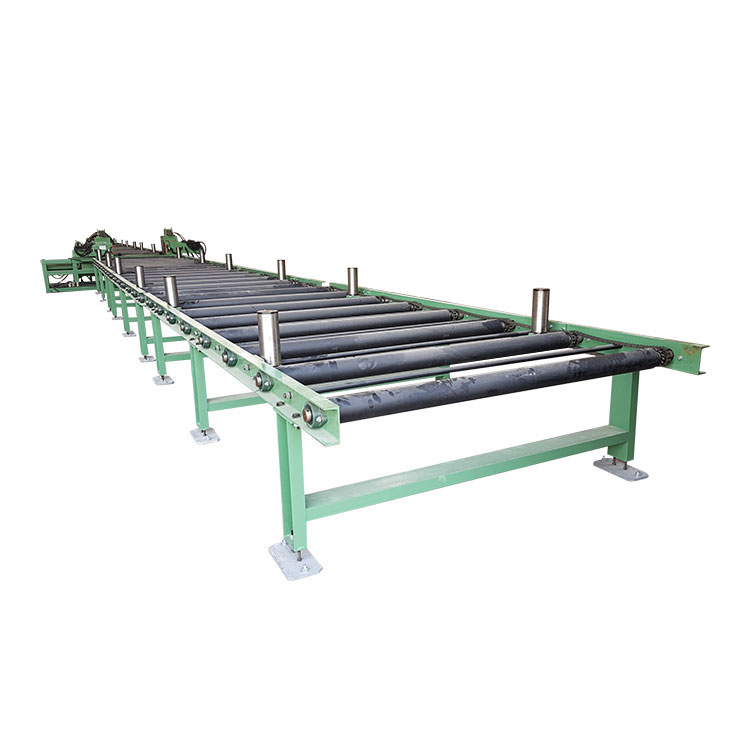

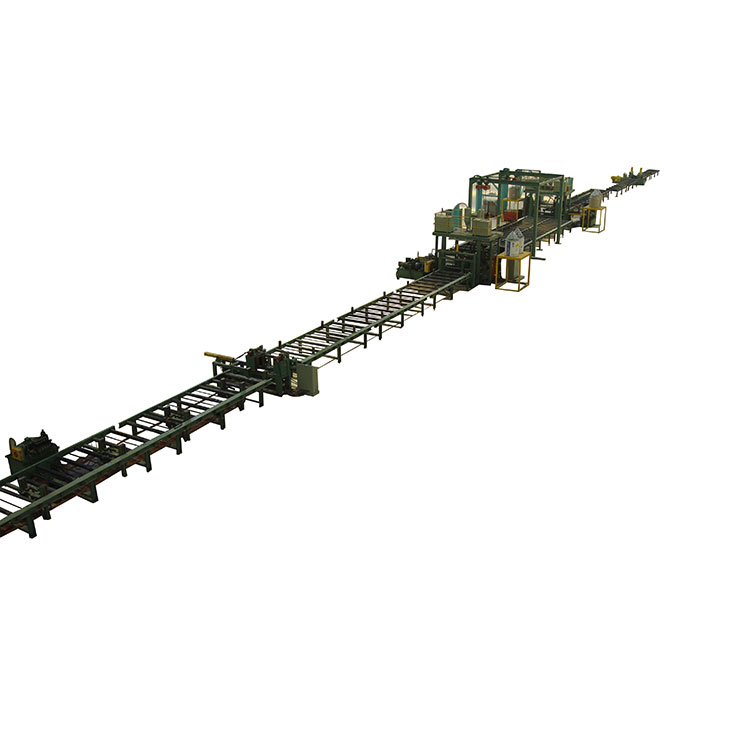

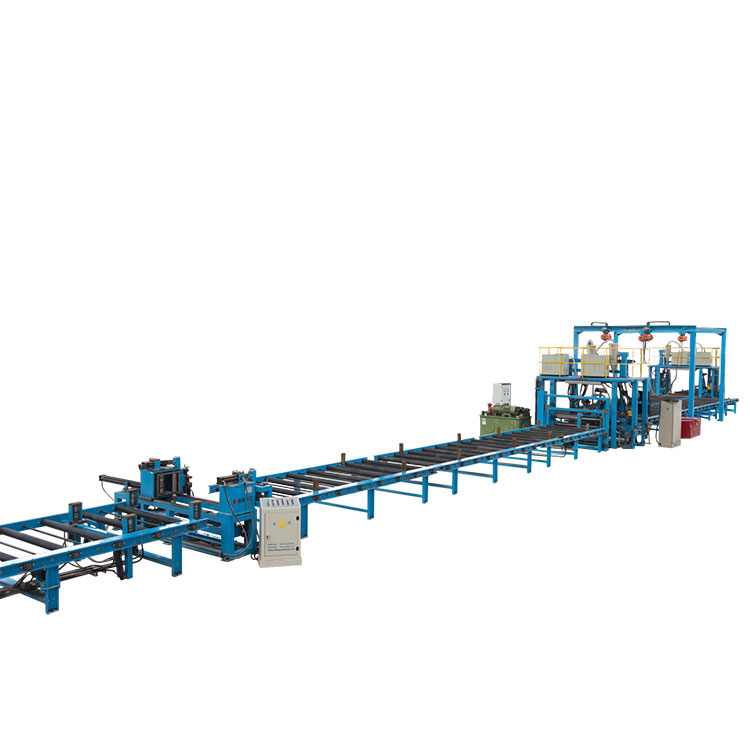

HW15Лінії зварювання горизонтальних двотаврових балокце високопродуктивні виробничі лінії двотаврових балок у поєднанні з різним обладнанням та інструментом, які виробляються компанією JINFENG WELDCUT, яка є професійним китайським виробником і постачальником HWЛінії зварювання горизонтальних двотаврових балокз доступною ціною. HWЛінії зварювання горизонтальних двотаврових балокзабезпечують більшу безпеку та високу ефективність для виробництва балок H або T.
JINFENG WELDCUT надає 2 роки гарантії на обладнанняЛінії зварювання горизонтальних двотаврових балок. Основні електричні елементи виробництва H-балки вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити запчастини в місцевих місцях, не виїжджаючи на велику відстань з Китаю. HWЛінії зварювання горизонтальних двотаврових балокце найдосконаліші та високоавтоматизовані виробничі лінії для підвищення продуктивності для кінцевих користувачів з різних галузей.
Модель |
HW3015 |
HW2015 |
|
Висота полотна двотаврової балки |
300-1500мм |
200-1500мм |
|
Товщина полотна |
5-14 мм |
5-14 мм |
|
Ширина полки двотаврової балки |
150-500мм |
150-500мм |
|
Товщина фланця |
6-25 мм |
6-25 мм |
|
Кут конуса балки |
Макс. 15° |
Макс. 8° |
|
Довжина двотаврової балки |
5000-15000мм |
|
|
Види зварювання |
Зварювання перед прихватками CO2/MAG вручну |
||
Повне зварювання SAW (зварювання під флюсом) |
|||
Н балка в зібраному стані |
Горизонтальний |
||
Машина для складання двотаврової балки |
1 комплект, з вхідним і вихідним роликовим столом, для попереднього зварювання прихватками |
||
Зварювальний апарат для двотаврової балки |
1 комплект, передня машина з вивідним рольгангом, для повного зварювання |
||
1 комплект, задня машина з вхідним і вихідним роликовим столом, для повного зварювання |
|||
Машина для перекидання двоподібної балки ланцюга |
1 комплект, максимальне навантаження на 4 тонни |
1. HWЛінії зварювання горизонтальних двотаврових балокце високоавтоматизовані виробничі лінії для виробництва зварних двотаврових та двотаврових балок з меншою кількістю робітників і меншими кранами.
2. Висока ефективність виробництва для легкої зварної балки.
3. Одночасне зварювання 2 зварювальних швів;
4. Потрібен тільки один тип перекидання на 180 градусів.
5. HWЛінії зварювання горизонтальних двотаврових балокшироко використовуються в сталевих конструкціях і сталевих конструкціях для виготовлення двотаврової балки для виготовлення майстерні, складу, фабричної майстерні тощо.
5. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь-які марки зварювальних джерел живлення.
6. Доступні сертифікати CE, ECA.
Список модулів обладнання, що використовуються в HWЛінії зварювання горизонтальних двотаврових балок
1-Складальна зона, включає:
Одна машина для складання горизонтальної двотаврової балки з роликовим столом – затискання та встановлення 3 частин пластини (1 полотно та 2 фланці) у Н-положенні та створення полотна в центральному положенні 2 фланців. Потім працівник може використовувати CO2/MAG зварювальний апарат для точкового зварювання головки 3 пластин на довжину приблизно 300 мм вручну. потім відкрийте затискач і 3 шт. пластин із головкою, попередньо звареною у Н-подібній формі, і транспортуйте на роликовому столі до наступної зварювальної станції.
Монтаж двотаврової балки в горизонтальному положенні
2-Зварювальний ділянка №1, включає:
Один комплект зварювального апарату. З одним набором кріплень для перегородки та фланців для кріплення перетинки в центральному положенні 2 фланців.
Машина тут використовує технологію подвійного дротяного зварювання для повного зварювання за допомогою технології зварювання під флюсом.
Зварювання двотаврової балки в горизонтальному положенні
3-Н балка перекидання, включає:
Після повного зварювання верхньої сторони двотаврової балки, двотаврова балка буде виведена з передньої тяги через зварювальні апарати двотаврової балки та переміщена до зони для перекидання.
Перекидний пристрій являє собою раму з підйомними засобами з ланцюгами. Ланцюги піднімають двотаврову балку вгору та спрацьовують, щоб ланцюг рухався, таким чином перекидаючи двотаврову балку на 180 градусів, щоб нижні сторони, які потребують зварювання, були спрямовані вгору.
Перекидний пристрій
4-Зварювальний ділянка №2, включає:
Наскрізний зварювальний апарат у цій зоні призначений для зварювання двотаврової балки, яка вже має 1 бокове зварювання на протягуючому зварювальному апараті №1.
5-Зона випрямлення.
Це додаткова машина для лінії зварювання горизонтальних двотаврових балок. Користувачі можуть додати один набір механічного випрямлення фланців двотаврової балки після лінії, щоб випрямити фланці двотаврової балки після зварювання.
Машина для випрямлення
Як виготовити зварну двотаврову/двотаврову балку в горизонтальному положенні?
Нижче наведено схему виробництва зварної двотаврової балки в горизонтальному положенні
Схема виробництва
Лінії для зварювання двотаврових балок, встановлені на заводі користувача
