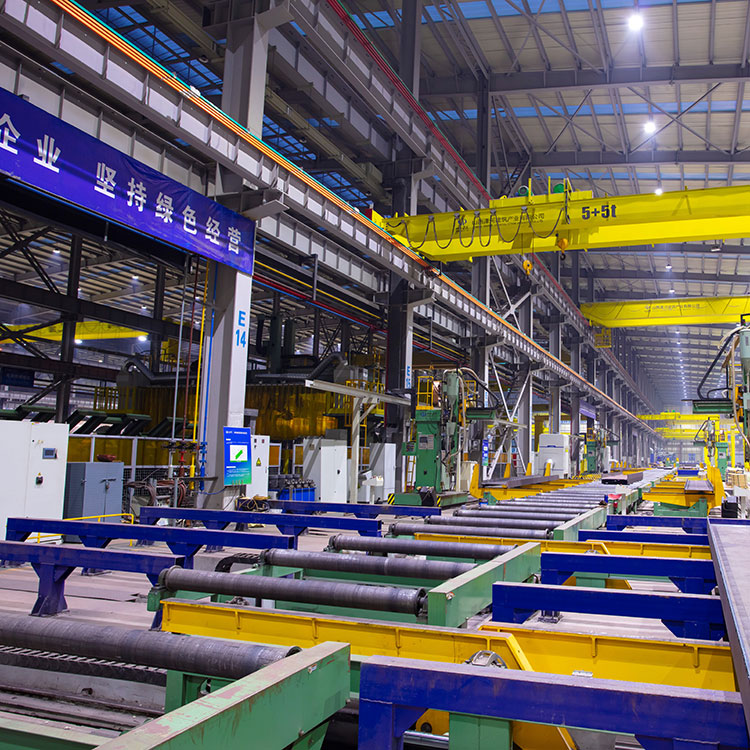

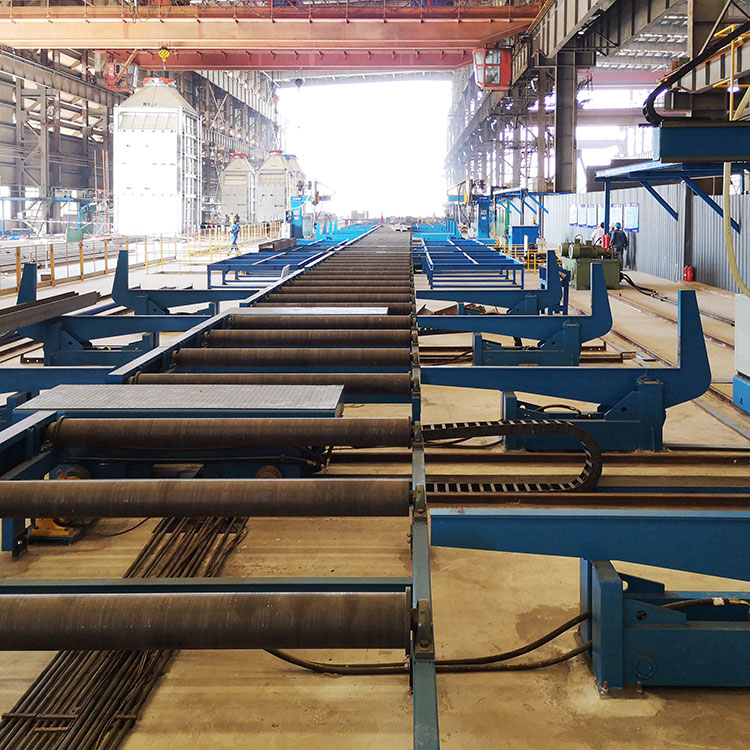

VHAЛінії зварювання двотаврових балокце високопродуктивні виробничі лінії двотаврових балок у поєднанні з різним обладнанням та інструментом, які виробляє компанія JINFENG WELDCUT, яка є професійним китайським виробником і постачальникомЛінії зварювання двотаврових балокз доступною ціною. TheЛінії зварювання двотаврових балокзабезпечують більшу безпеку та високу ефективність для виробництва балок H або T.
JINFENG WELDCUT надає 2 роки гарантії наЛінії зварювання двотаврових балок. Основні електричні елементи виробництва H-балки вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити запчастини в місцевих місцях, не виїжджаючи на велику відстань з Китаю. УКХЛінії зварювання двотаврових балокце найдосконаліші та високоавтоматизовані виробничі лінії для підвищення продуктивності для кінцевих користувачів з різних галузей.
Модель |
VHF1500 |
УКХ2000 |
VHF3200 |
Висота полотна двотаврової балки |
200-1500мм |
200-2000мм |
450-3200мм |
Товщина полотна |
6-32 мм |
6-40 мм |
6-60мм |
Ширина полки двотаврової балки |
200-800мм |
200-800мм |
200-1200мм |
Товщина фланця |
6-40 мм |
8-60мм |
8-80 мм |
Довжина двотаврової балки |
4000-15000мм |
6000-18000мм |
|
Види зварювання |
Зварювання прихватками CO2/MAG |
||
Повне зварювання SAW (зварювання під флюсом) |
|||
Н балка в зібраному стані |
вертикальний |
||
Машина для складання двотаврової балки |
1 комплект |
||
Апарат консольного дугового зварювання під флюсом |
4 набори |
||
Машина для випрямлення фланців двотаврової балки |
1 комплект |
1 комплект, гідравлічний тип |
|
Роликові столи |
~90 метрів |
~101 метр + ~10 метрів |
|
Переворот балки на 180° |
3 набори (6 одиниць) |
3 набори (6 одиниць) |
|
Сталевий візок |
2 набори (4 одиниці) |
2 набори (4 одиниці) |
|
Підтримка збору даних для МОН |
1. VHAЛінії зварювання двотаврових балокце високоавтоматизовані виробничі лінії для виробництва зварних двотаврових та двотаврових балок за допомогою меншої кількості працівників і кранів.
2. Лінія може бути повністю інтегрована з системою MES і завершити зв’язок у режимі реального часу між верхнім комп’ютером і системою керування, завершити збір даних обладнання, завантажити всі зібрані дані до заводської системи MES (або верхньої централізованої системи керування), а також забезпечити своєчасність і ефективність передачі інформації.
3. Конструкція та захист повинні відповідати вимогам відповідних національних стандартів та захисту навколишнього середовища; Запобіжні та захисні пристрої обладнання повинні відповідати відповідним промисловим стандартам;
4. ЦеЛінії зварювання двотаврових балокшироко використовуються в суднобудуванні, суднобудівних і сталевих конструкціях і сталевих конструкціях, на морі, на суші, для зварювання T-образної балки для верфей і суднобудування, двотаврової балки для сталевих конструкцій і сталевих конструкцій або мостів тощо.
5. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь-які марки зварювальних джерел живлення.
6. Доступні сертифікати CE, ECA.
7. Ця лінія забезпечує виробництво від легкої балки до дуже важкої балки великої товщини без зміни інструментів чи обладнання.
8. Від складання до виправлення вся обробка не потребує жодних кранів, що значно знижує ризик використання кранів.

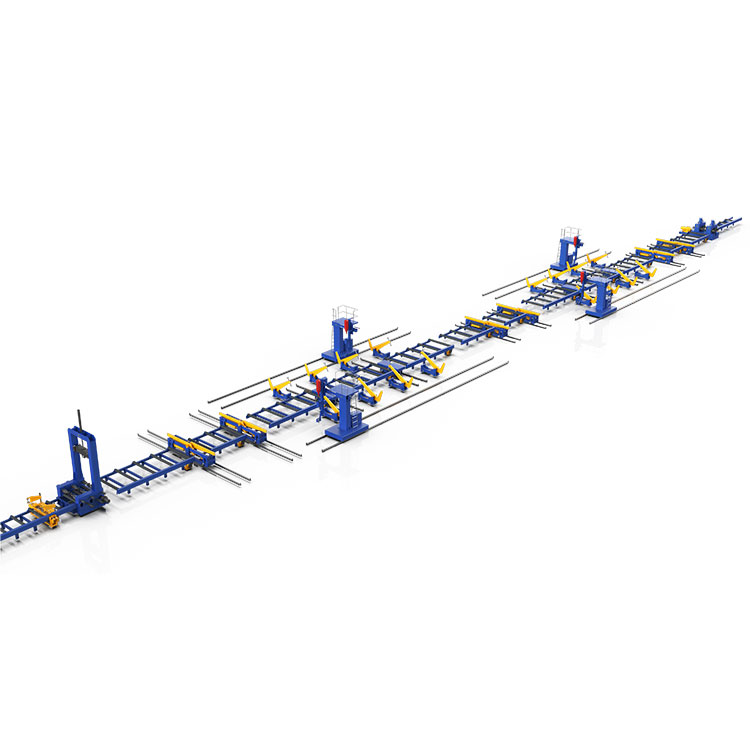

Вид структури
Список модулів обладнання, що використовуються вЛінії зварювання двотаврових балок
Одна машина для складання вертикальних двотаврових балок - для точкового зварювання CO2/MAG до складання полотна та фланців I-подібної форми.
Один комплект балок для перекидання балки H з положення «I» в положення «H» для безпечного транспортування на роликовому столі лінії.
2-зона зварювання
Два комплекти зварювальних апаратів для консольного двоподібного балки. Кожен зварювальний апарат оснащений 1 головкою для зварювання під флюсом (підтримує технологію однодугового зварювання або тандемного дугового зварювання).
Два набори нахилячів балок, щоб зробити H-промінь розташованим під кутом 45 градусів, щоб забезпечити правильне положення для зварювання.
Один комплект сталевих візків (складається з 2 одиниць сталевих візків) для доставки балки до 2-го консольного зварювального апарату SAW після завершення зварювання 1-го зварювального шва.
Між зоною зварювання №1 і зоною №2 є один набір фліперів балки, щоб перевернути балку, яка була зварена 2 зварювальними швами на 180 градусів, щоб інші 2 зварювальні шви потребували зварювання до верху.
У зоні зварювання №2 включає те саме, що й у зоні зварювання №1.
Один набір балок для перекидання балки H з положення «H» в положення «I» для випрямлення фланця балки за допомогою машини для випрямлення.
Одна машина для правки фланців двотаврової балки - для правки полок двотаврової балки. Одна двотаврова балка має 2 фланці. Обидва фланці потребують випрямлення. Але машина один раз може випрямитися на одному фланці. Отже, після завершення випрямлення 1 фланця фліпер балки перекине балку на 180 градусів, щоб зробити фланець, який потрібно випрямити, на нижній стороні.
Як виготовити зварну двотаврову/двотаврову балку зі сталевої пластини?
Нижче наведено виробничу схему для виробництва від пластин до двотаврової балки та остаточної перевірки.
