Лінії для зварювання двотаврового променя з ЧПУ

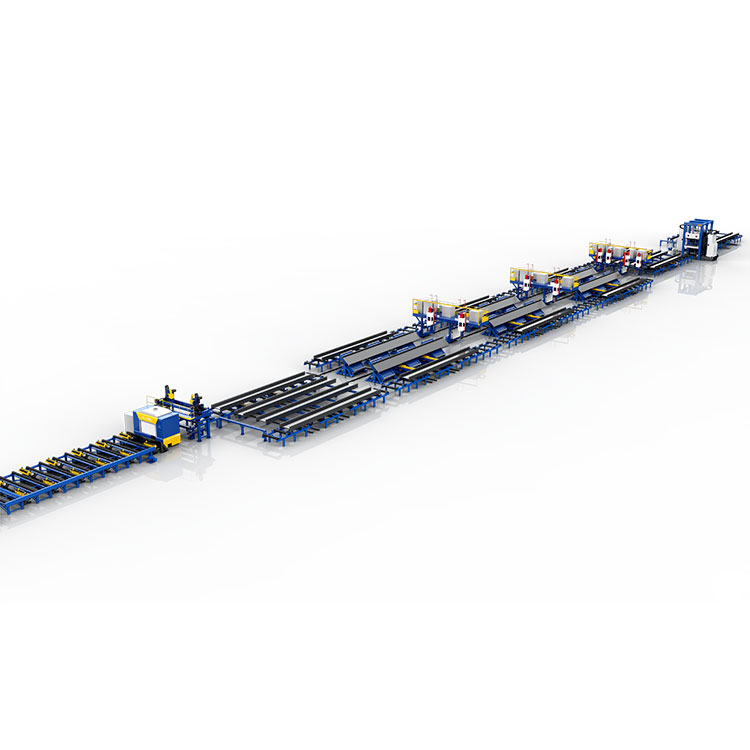

WH6012Лінії для зварювання двотаврових балок з ЧПУ

WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУце високопродуктивні виробничі лінії двотаврових балок у поєднанні з різним обладнанням та інструментом, які виробляються компанією JINFENG WELDCUT, яка є професійним китайським виробником і постачальником WH6012 Smart.Лінії для зварювання двотаврових балок з ЧПУз доступною ціною. WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУзабезпечують більшу безпеку та високу ефективність для виробництва балок H або T.

JINFENG WELDCUT надає 2 роки гарантії на WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУ. Основні електричні елементи виробництва H-балки вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити запчастини в місцевих місцях, не виїжджаючи на велику відстань з Китаю. WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУце найдосконаліші та високоавтоматизовані виробничі лінії для підвищення продуктивності для кінцевих користувачів з різних галузей.

Технічні характеристики

Списки обладнання

Функція та застосування

1. WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУце високоавтоматизовані виробничі лінії для виробництва зварних двотаврових та двотаврових балок з меншою кількістю робітників і меншими кранами.

2. Лише 3 працівники можуть керувати всімЛінії для зварювання двотаврових балок з ЧПУ.

3. Лінія може бути повністю інтегрована з системою MES і завершити зв’язок у режимі реального часу між верхнім комп’ютером і системою керування, завершити збір даних обладнання, завантажити всі зібрані дані до заводської системи MES (або верхньої централізованої системи керування), а також забезпечити своєчасність і ефективність передачі інформації.

4. Конструкція та захист повинні відповідати вимогам відповідних національних стандартів та захисту навколишнього середовища; Запобіжні та захисні пристрої обладнання повинні відповідати відповідним промисловим стандартам;

5. Цей WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУшироко використовуються в сталевих конструкціях і сталевих конструкціях, на морі, на суші, для зварювання двотаврової балки для виготовлення будівель, майстерень, заводів або мостів тощо.

6. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь-які марки зварювальних джерел живлення.

6. Доступні сертифікати CE, ECA.

7. Ця лінія забезпечує виробництво від легкої балки до дуже важкої балки великої товщини без зміни інструментів чи обладнання.

8. Від складання до виправлення вся обробка не потребує жодних кранів, що значно знижує ризик використання кранів.

Вид структури

Список модулів обладнання, які використовуються в WH6012 SmartЛінії для зварювання двотаврових балок з ЧПУ

1-Складальна зона, включає:

Один набір вхідного роликового столу, оснащеного нахилячем фланців і підйомником полотна, щоб встановити 2 фланці та 1 полотно в Н-подібне положення та затиснути їх у Н-подібну форму.

Одна машина для складання горизонтальних двотаврових балок - для точкового зварювання CO2/MAG до складання полотна та фланців у Н-подібній формі.

Дві фланцеві пластини та одна перетинчаста плита, які збираються та формуються, піднімаються краном на вхідний роликовий стіл.

Потім, згідно з автоматичною програмою, обладнання підніме перетинчасту пластину, відкинувши дві фланцеві пластини та затиснувши перетинчасту пластину, щоб спочатку утворити Н-подібну форму, а потім вони транспортуються до основної машини разом. Потім пристрій, встановлений на машині для вирівнювання кінців полотна та фланців, пристрій для пресування полотна, затискний пристрій для двотаврової балки, система автоматичного керування та чотири комплекти зварювальних пальників та інші компоненти координують роботу разом, щоб швидко завершити складання двотаврової балки точковим зварюванням.

Пристрій для підняття полотна та відкидання фланців

Точкове зварювання на 4 швах одночасно

Лише одна особа повинна ввести або викликати специфікації та параметри двотаврової балки в системі автоматичного керування та натиснути кнопку пуску, щоб запустити машину, після завершення завантаження фланцевої пластини та пластини. Таким чином, менше використання крана та висока ефективність безпеки;

Якщо машина працює в нормальних умовах, після того, як матеріали піднято на вхідний роликовий стіл, немає необхідності в ручному втручанні в середині складання (наприклад, ручне позиціонування, допоміжне вирівнювання рухомого крана, корекція детонації, підйом, перекидання, складання тощо), тому ступінь автоматизації дуже високий;

Оскільки кожне ключове положення двотаврової балки контролюється серводвигуном і виявляється датчиком, відхилення точності, викликане збентеженням людини, уникають.

У той же час, усі точки зварювання чотирьох зварювальних швів автоматично контролюються машиною, а рівномірність розміру та відстані зварювальних плям краща, ніж у ручного точкового зварювання.

Машина для складання горизонтальних двотаврових балок

2-зона зварювання

включає:

WHM36 H-Beam Автоматичний зварювальний апарат SAW, який оснащений 4 головками для зварювання під флюсом (підтримує технологію однодугового зварювання або тандемного дугового зварювання).

Обладнання складається з двох частин: головної машини для зварювання на порталі та багатопозиційного позиціонера для зварювання. Відповідно до характеристик зварювання двотаврової балки та характеристик процесу тандемного дугового зварювання під флюсом, ми розробляємо два режими зварювання для цього обладнання, яке є найбільш спеціальним дизайном: «подвійне плече при плоскому кутовому зварюванні» або «одне плече при кутовому зварюванні вниз». Мета цієї конструкції полягає в тому, що машина може автоматично вибирати оптимальний режим зварювання для реалізації швидкого зварювання двотаврової балки відповідно до різної товщини перетинів двотаврової балки. І багатопозиційний зварювальний стіл працює з потребою в технології/режимі зварювання, щоб повернути двотаврову балку під іншим необхідним кутом, щоб досягти найкращого провару та продуктивності зварювального шва. Крім багатопозиційного зварювального столу, між зварювальним столом і роликовим столом працює перемикач балки на 180 градусів, цей перемикач допоможе реалізувати автоматичне введення двотаврової балки, а також вихід і автоматичне перекидання для зварювання на різних номерах зварювальних швів.

Зварювання в горизонтальному положенні = плоске кутове зварювання

АБО:

WHM36 H-Beam Автоматичний зварювальний апарат SAW, який оснащений 2 головками для зварювання під флюсом (підтримує технологію однодугового зварювання або тандемного дугового зварювання).

Автоматичний зварювальний апарат H-Beam WHM36

Зварювання в нахиленому положенні = кутове зварювання вниз

Для роботи з кожним зварювальним апаратом SAW є 2 комплекти зварювальних позиціонерів з ЧПК для кожного апарату, щоб повернути H-промінь горизонтально або на 55 градусів, щоб забезпечити хорошу якість зварювання.

Зварювальний позиціонер з ЧПУ

У зоні зварювання є ласти балки, щоб перекинути балку на 90 або 180 градусів для різних цілей зварювання.

Перекидник балки для перекидання балки H

Технологічна схема роботи пучкових ласт:

3-зона випрямлення включає:

Один набір балок для перекидання балки H з положення «H» в положення «I» для випрямлення фланця балки за допомогою машини для випрямлення.

Одна машина для правки фланців двотаврової балки - для правки полок двотаврової балки. Одна двотаврова балка має 2 фланці. Обидва фланці потребують випрямлення. Але машина один раз може випрямитися на одному фланці. Отже, після завершення випрямлення 1 фланця фліпер балки перекине балку на 180 градусів, щоб зробити фланець, який потрібно випрямити, на нижній стороні.

Горизонтальний правильний верстат з ЧПУ

Як виготовити зварну двотаврову/двотаврову балку зі сталевої пластини?

Нижче наведено виробничу схему для виробництва від пластин до двотаврової балки та остаточної перевірки.

Схема виробництва

Лінії для зварювання двотаврових балок, встановлені на заводі користувача
