2-1-7 3 за 1 год зварювальної лінії

Для всіх ліній зварювального променя 1-го Н, які виготовляли Wyjinfeng Weldcut, матимуть 12 місяців гарантії, які є найвищою машиною ефективності для підвищення продуктивності для кінцевих споживачів зі сталевої конструкції, мосту, будівництва.

Специфікація

Функція та додаток

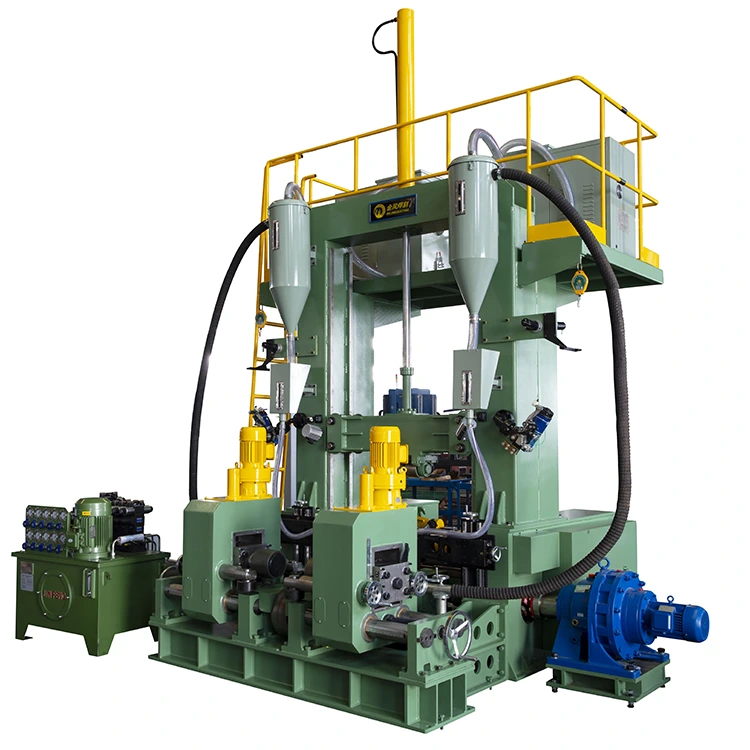

3-в 1 год зварювальні лінії променя мають як комбіновану функцію H-променя, T-променевого складання, зварювання та випрямлення деформації фланця після зварювання. Таким чином, він може точно і швидко реалізувати виробництво променя та T променя. Це має такі переваги: проста робота, менша вартість робочої сили та невелика площа покриття.

Ця лінія має два додаткові процеси зварювання, щоб ви вибрали відповідно до конструкційної товщини сталевої пластини, яка буде зварена:

Варіант A: Зварювання з двома дуговими дротяними дротями, коефіцієнт осадження на 40% вище, ніж загальна одиночна дуга з одного дротяного зварювання дугової дуги, SOT він особливо підходить для структури товщини сталі, товщина якої менше 20 мм.

Варіант B: Одиночне дугове зварювання. Це підходить для більшого діапазону зварювання товщини пластини.

Деталі

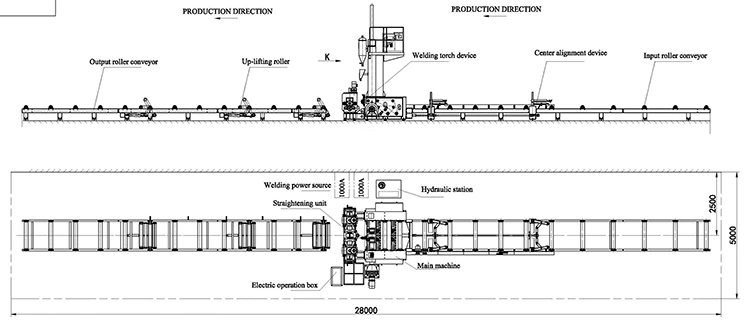

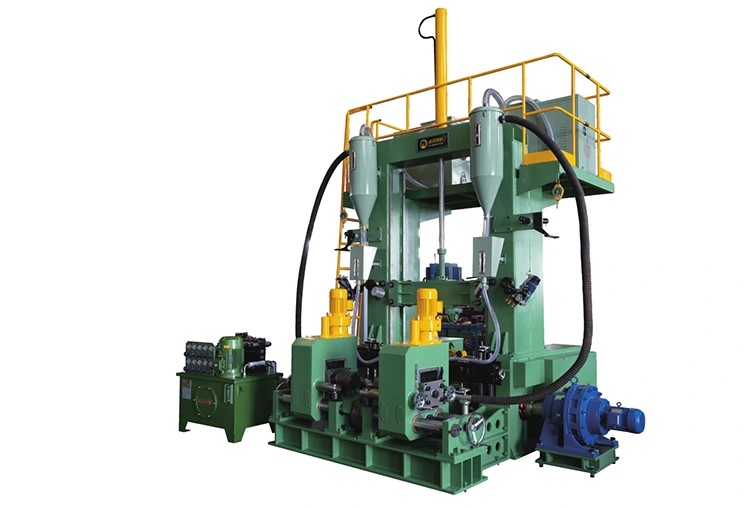

Стандартні лінії зварювання променя ZHJ3-в 1 год складаються з одного вхідного роликового столу, головної станції зварювання та випрямлення, таблиці виводу

1. Standardzhj3-in 1 год зварювальних ліній

2. Варіант 1:

Відповідно до різних запитів від клієнтів, ми також надаємо конфігурацію для ліній зварювання променя Thezhj3-в 1 год:

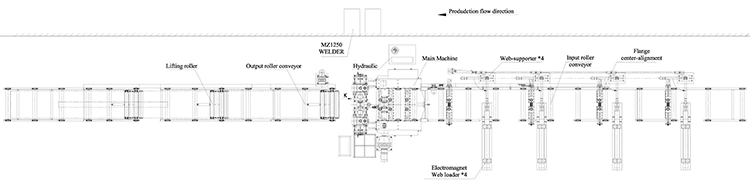

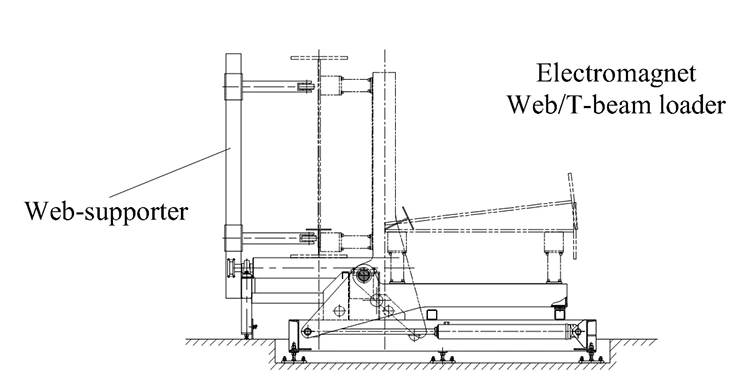

На основі стандартних ліній зварювання променя 3-го Н, додайте один набір веб-навантажувачів, який відповідає 4 ПК магнітного завантаження ARM та 4pcs веб-прихильника.

3. Варіант 2:

Відповідно до різних запитів від клієнтів, ми також надаємо конфігурацію для ліній зварювання променя Thezhj3-в 1 год:

На основі стандартних ліній зварювання променя 3-го Н, додайте один набір веб-навантажувачів, який відповідає 4 ПК магнітного завантаження ARM та 4pcs веб-прихильника.

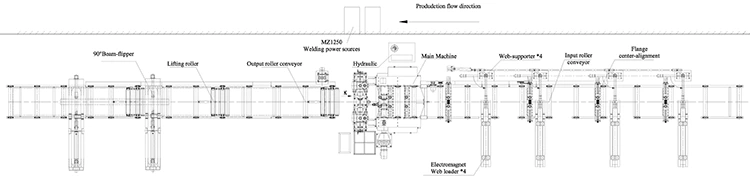

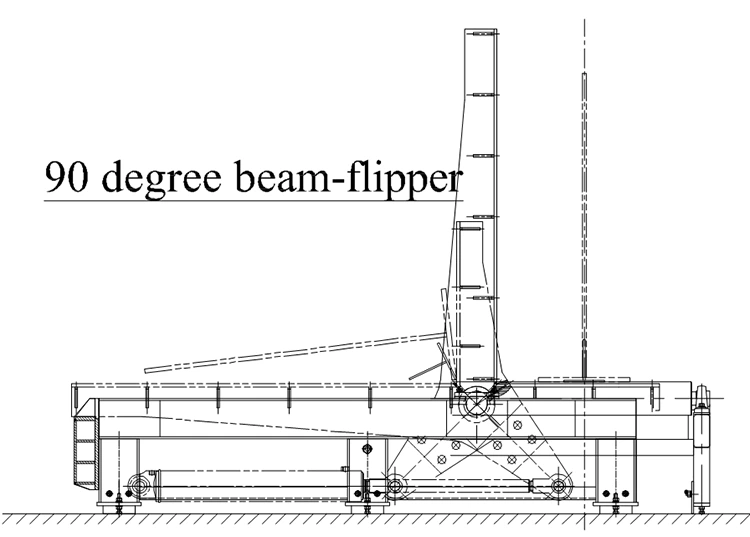

Виходячи з вище, ми можемо додати один набір з 90 градусів пучка -фліппер на вихідний ролик для перекидання зварного променя в горизонтальному положенні.

3. Варіант 3:

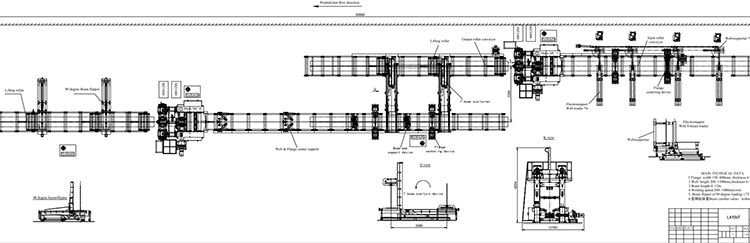

Деяким клієнтам, можливо, доведеться збільшити продукцію виробництва, їм потрібна одна зварювальна лінія, яка складається з 2 наборів зварювальної станції. Перша зварювальна станція для зварювання 1-го фланця та павутини для формування T променя, 2-ї для зварювання звареного T-променя та 2-го фланця для формування H-променя.

3.1 Отже, заснований на стандартних лініях зварювання променя 3-го Н, додає один набір веб-навантажувача, який відповідає 4 ПК магнітного завантаження ARM та 4PC веб-прихильника.

3.2, щоб додати 1 набір T-променевого перевищення для перетворення Т-променя в 180 градусів і розміщення Т-променя на 2-му фланці на вхідній роликовій таблиці 2-ї зварювальної станції.

3.3, щоб додати один набір 90 градусів пучка на вихідній роликовій таблиці 2 -ї зварювальної станції для перекидання зварного променя в горизонтальному положенні.

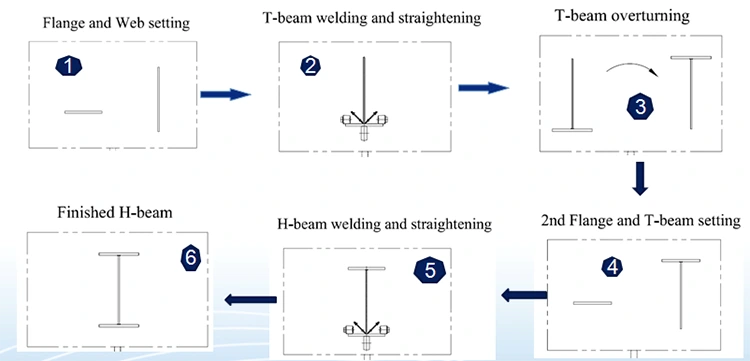

T Bear та H-BAM-потік

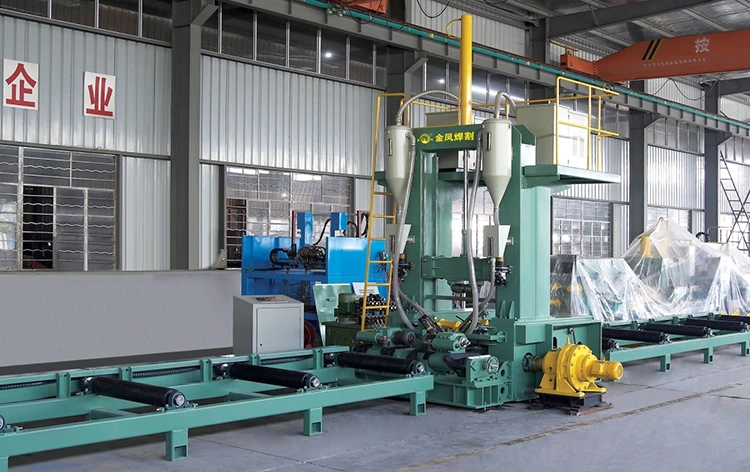

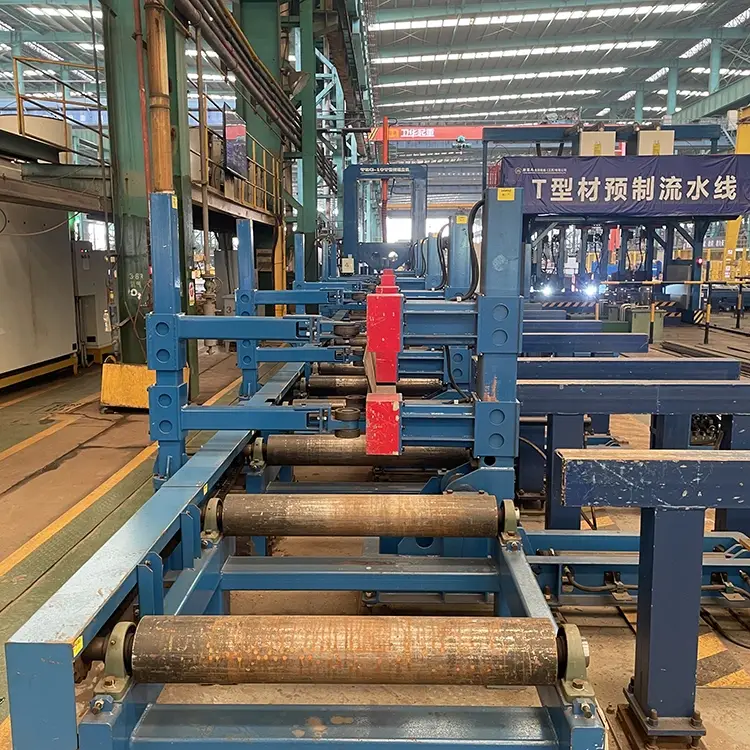

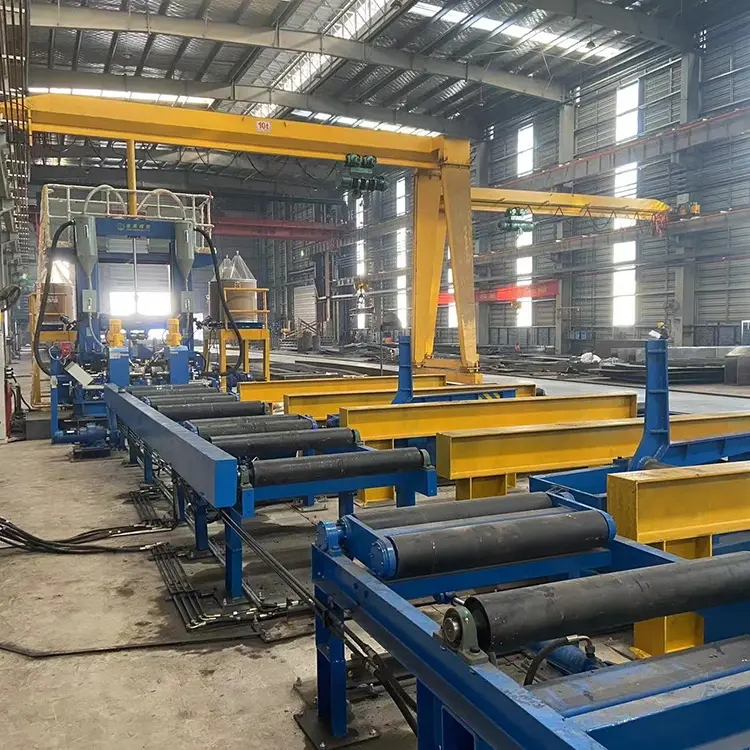

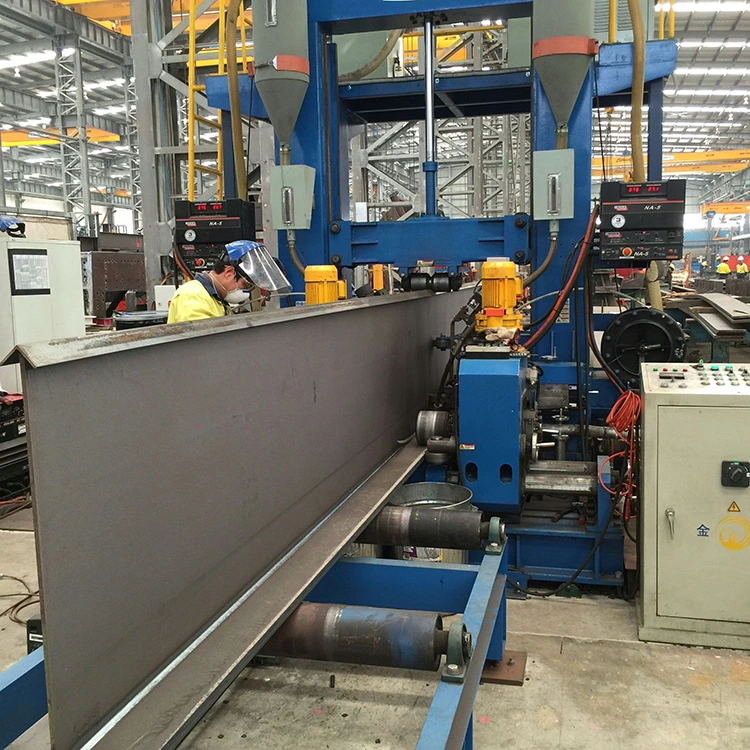

3-в-1 інтегровані лінії зварювального Н-променя, встановлені на фабриці користувачів
