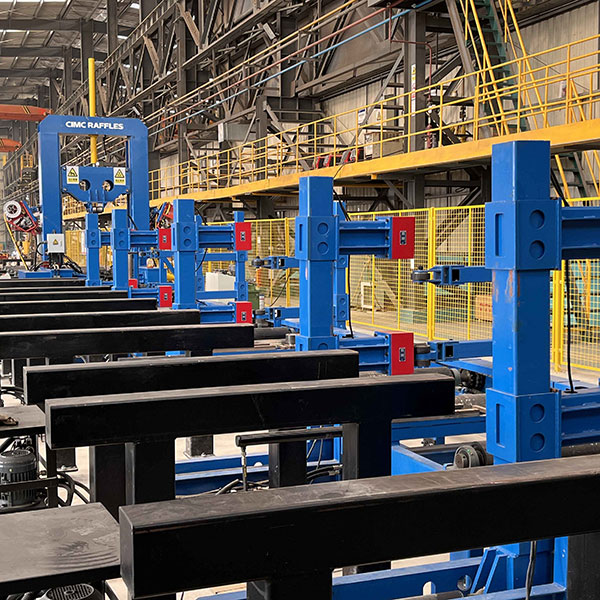

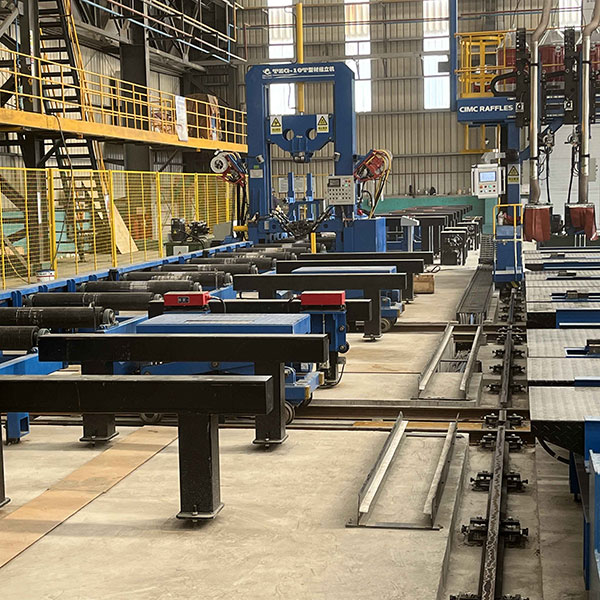

Лінії для зварювання Т-променем

Лінії для балочного зварювання T10 T

Автоматичні зварювальні лінії T10 широко використовуються на верфях і в суднобудуванні. Вони являють собою високопродуктивні виробничі лінії T-променів у поєднанні з різним обладнанням та інструментами, які виробляє компанія JINFENG WELDCUT, яка є професійним китайським виробником і постачальником зварювальних ліній T-променів за доступною ціною. Лінії для зварювання Т-подібних балок забезпечують більшу безпеку та високу ефективність виробництва коробчастих балок.

JINFENG WELDCUT надасть 1 рік гарантії на зварювальні лінії T-балки. Основні електричні елементи T-образних променів вибираються від всесвітньо відомого бренду, що дозволить користувачам зручніше знаходити запчастини в місцевих місцях, не виїжджаючи на велику відстань з Китаю. Автоматичні зварювальні лінії T15 є найсучаснішими та високоавтоматизованими виробничими лініями для підвищення продуктивності для кінцевих користувачів із різних галузей.

Вид структури

Технічні характеристики

Функція та застосування

1-Типові типи Т-образних балок, які можна виробляти на зварювальних лініях Т-образних балок

2. Лінії для зварювання Т-образних балок T10 є високоавтоматизованими виробничими лініями для виробництва зварних Т-подібних балок з меншою кількістю працівників і кранів.

3. Лінія може бути повністю інтегрована з системою MES і завершити зв’язок у режимі реального часу між верхнім комп’ютером і системою керування, завершити збір даних обладнання, завантажити всі зібрані дані до заводської системи MES (або верхньої централізованої системи). система контролю), а також забезпечити своєчасність і ефективність передачі інформації.

4. Ці зварювальні лінії Т-образних балок широко використовуються на верфях, у суднобудуванні та сталевих конструкціях для зварювання Т-образних балок, Т-подібних балок для криголамних суден, будівель із сталевих конструкцій, сталевих конструкцій, мостів тощо.

5. Гнучка конструкція зварювального обладнання дозволяє підтримувати будь-які марки зварювальних джерел живлення.

6. Доступні сертифікати CE, ECA.

7. Ці зварювальні лінії T-образних балок забезпечують виробництво від легкої балки до дуже важкої балки великої товщини без зміни інструментів чи обладнання.

8. Від складання до виправлення вся обробка не потребує жодних кранів, що значно знижує ризик використання кранів.

Лінії для зварювання таврових балок  складаються з перерахованих тут машин і обладнання для виробництва зварних таврових балок:

Верстат полум'яного різання з ЧПУ, багатоголовковий

Ця машина оснащена різаками для смуг із кількома головками, які встановлюються на верстати для різання полум’ям із ЧПУ для сталеливарних будівельних компаній, верфей, які мають багато смуг для різання. Здебільшого стрічки використовуються в сталевих конструкціях як полотно та фланці для виготовлення зварної двотаврової балки або на верфях як полотно та фланці для виготовлення Т-подібних балок для ребер жорсткості судна.

Технічні характеристики

Верстат для зняття фасок фланців

Машина для зняття фаски фланця - це спеціальне обладнання, призначене для зняття фаски фланцевої пластини в металургійній промисловості. Він має такі переваги, як швидка швидкість зняття фаски, гарне формування R-кута, проста експлуатація, надійна робота та невелика площа. Це особливо підходить для промисловості сталевих конструкцій, яка масово виробляє Т-подібні балки.

Ця машина використовує принцип прокатки та пресування для швидкого та ефективного прокату країв заготовок матеріалу, щоб зробити їх заокругленими, що може замінити традиційні ручні процеси видалення задирок, фаски та округлення. Закруглені кути формуються рівномірно, з гарним зовнішнім виглядом. Ця машина має ефективність виробництва, щоб зменшити інтенсивність праці працівників. За допомогою прокатки краю пластини зменшується концентрація напруги на краю пластини. Ця машина має характеристики безпечного та зручного використання, стабільної трансмісії, високого ступеня автоматизації та тривалого терміну служби.

Основні технічні дані

Машина для складання T-балки

Машина для складання Т-образної балки спеціально розроблена для верфі, суднобудівної компанії для виготовлення Т-подібної балки.

На головній машині з 2 сторін є 2 групи зварювальних гармат із захисним газом, під час складання 2 комплектів зварювальних гармат виконується зварювання прихватками одночасно. Відстань між 2 зварювальними пістолетами з одного боку регулюється відповідно до різних вимог щодо різних специфікацій розміру Т-подібної балки, а потім може відповідати міцності зварювання прихватками різних специфікацій балки.

На головній машині є багато комплектів фланцевих/панельних і затискних коліс для забезпечення точності позиціонування балок, які потрібно скласти.

Ця машина також може задовольнити вимоги щодо складання полотна та фланця/панелі без вирівнювання по центру. Затискні колеса для фланця/панелі на головній машині, користувач може регулювати відстань між центральною лінією затискних коліс і центральною лінією полотна. Регулювання зручне і надійне.

T балка зварювальний портал

T-образний зварювальний портальний апарат спеціально розроблений для зварювання T-образного балки для верфі. Основна машина портального типу з багатошаровою структурою, яка має гарну стабільність, велику вантажопідйомність. На порталі встановлено 6 комплектів зварювальних головок, на кожній головці є один комплект зварювального пальника CO2/MAG, на кожній зварювальній головці є один окремий лазерний трасуючий пристрій. 2 набори зварювальних пальників можуть зварювати ту саму Т-подібну балку одночасно. На верхній платформі машини можна розмістити кілька котушок зварювального дроту, таким чином можна значно скоротити час на заміну зварювального дроту для підвищення ефективності роботи.

Для роботи зі зварювальним порталом є зварювальний стіл із затискними деталями для затискання Т-образної балки, яка потребує повного зварювання.

T-балка Гідравлічна випрямляльна машина

Машина для правки T-образної балки TJZ10 - це спеціальне обладнання для правки, призначене для виробництва зварних T-образних балок на верфях і в суднобудівній промисловості. Він має перевагу у високій швидкості випрямлення, низькому споживанні енергії, втраті шуму, простому керуванні, надійній роботі та високому рівні безпеки. Він особливо підходить для масового виробництва Т-образних балок у металоконструкціях, суднобудуванні та інших галузях промисловості.

Сталевий візок

Це обладнання в основному використовується для координації з виробничим процесом для переміщення заготовки від конвеєрного роликового столу або іншого обладнання до обладнання для обробки. Сталевий візок в основному має дві функції дії: ходьба та підйом. Переміщення заготовки може бути завершено за допомогою маніпуляцій і контролю. Обладнання має просту структуру, зручне управління та стабільну роботу.
